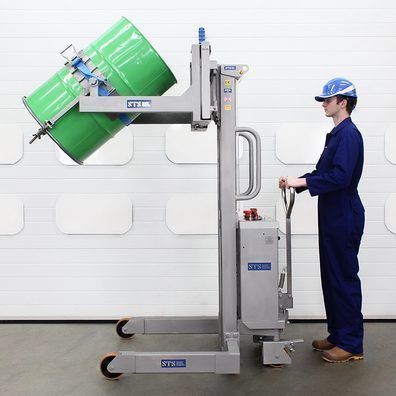

Lève-fût pneumatique STP01-DRU01-SS-Ex

à air comprimétournanten acier inoxydable

Aperçu du produit Basculateur et rotateur pour fûts en acier inoxydable certifié ATEX et UKEX, destiné aux usines agroalimentaires, pharmaceutiques et autres zones propres. Alimentation pneumatique : une arrivée d'air actionne la fonction de levage. Convient aux environnements zonés dangereux, zones 1, 2, 21 et 22.

Principales caractéristiques

• Fonctions actionnées par air : pompe pneumohydraulique alimentée par une arrivée d'air délivre l'huile au système de levage hydraulique ; conception à faible maintenance adaptée aux zones ATEX/UKEX ; actionneurs pneumohydrauliques en option pour pince motorisée, rotation et entraînement afin d'accroître la productivité.
• Bande universelle DRU01 : bande modulaire segmentée s'adaptant aux fûts en acier, plastique et carton ; diamètre réglable en retirant deux goupilles ; plage standard 50–220 litres. Option bande à diamètre fixe (FB) pour fûts 200–220 litres.
• Construction inox : châssis de levage et carters en acier inox 304 ; roulements de précision en inox et composants étanches ; vérin de levage et boîte d'engrenage de rotation protégés dans des carters inox ; finition polie mécanique ou aqua-blastée adaptée aux environnements GMP/zones propres.
• Réducteur auto-bloquant : sur les modèles à rotation manuelle, boîte d'engrenages à vis sans fin auto-bloquante (vis primaire et secondaire + étage hélicoïdal à 90°) avec rapport 120:1 pour éviter la rotation involontaire ; poignée repliable pour le transport ; option rotation hydraulique pour déversements à haut volume.
• Direction des roues arrière contrôlable : gouvernail manœuvre les roulettes arrière ensemble pour un rayon de braquage réduit et une grande maniabilité en espaces confinés ; pneus en polyuréthane antistatique et roulements de précision limitant la résistance au roulement.
• Compatibilité et maintien des fûts : la bande réglable traite des fûts 50–220 L (diamètre 350–610 mm) ; les fûts <350 mm peuvent être manutentionnés avec un insert pour très petits fûts (option INS01) ; compatibilité signalée avec fûts MAUSER ; pince de bord incluse pour éviter le glissement.

Options

• Certification ATEX / UKEX pour zones 1, 2, 21 et 22
• Pince motorisée avec patins souples pour fûts 50–220 L
• Rotation motorisée (hydraulique) avec commandes au panneau arrière ou avant
• Système d'entraînement pneumatique pour déplacement de fûts sur longue distance
• Hauteurs de levage télescopiques/variables (mât simple jusqu'à 1500 mm ; télescopique jusqu'à 2700 mm)
• Dimensions de jambes variables pour s'adapter à l'équipement existant
• Bande à taille fixe pour fûts acier/plastique 200–220 L
• Système de pesage par cellule de charge avec affichage numérique pour pesées en cours de process
• Insert très petit fût pour contenants down to 50 L (INS01)

Caractéristiques techniques

• Référence modèle : STP01-DRU01-SS-Ex
• Charge de service (SWL) : 350 kg
• Fonctions : levage/descente motorisés, rotation manuelle, poussée/traction manuelle
• Alimentation : pneumatique – minimum 400 L/min, optimal 760 L/min à 6 bar avec flexible d'air 13 mm
• Commandes : boutons à membrane silicone et arrêt d'urgence
• Hauteur de levage : 1400 mm
• Dégagement de basculement : 1400 mm à 15° ; 1325 mm à 30° (pour fût 205 L)
• Compatibilité fûts : fûts acier et plastique, 50–220 L (y compris fûts MAUSER)
• Ensemble de bande : bande modulaire réglable/universelle avec cliquet inox 50 mm et sangle polyester
• Maintien supplémentaire : pince de bord incluse pour saisir le bord supérieur du fût
• Boîte de rotation : vis sans fin auto-bloquante 120:1 avec poignée
• Construction : acier inoxydable qualité 304
• Préparation métal : pièces inox aqua-blastées et vibro-polies, finition lisse
• Protection : garde transparente en polycarbonate antistatique incassable
• Dimensions des jambes : entraxe intérieur 850 mm, largeur extérieure totale 1080 mm
• Roues avant : deux roues fixes 160 mm, moyeu aluminium avec pneus polyuréthane antistatique et roulements de précision
• Roues arrière : deux roues directionnelles 160 mm, moyeu aluminium avec pneus polyuréthane antistatique et roulements de précision
• Niveau sonore : <76 dBA
• Conformité : CE / UKCA ; ATEX / UKEX (zones 1, 2, 21, 22)
