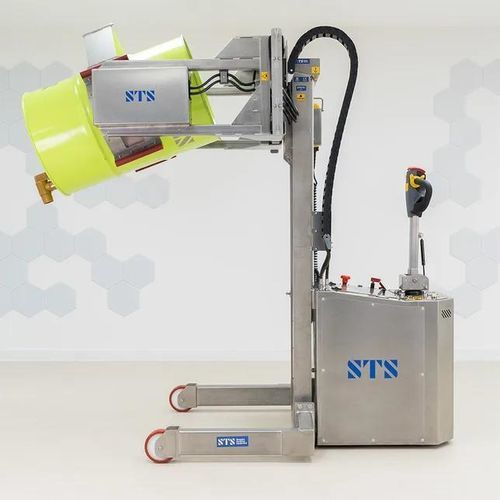

Lève-fût pneumatique STE05-RRH01-SS

électrohydrauliqueélectriquesur batterie

Aperçu
Basculateur de fûts entièrement motorisé, électrique ou pneumatique, conçu pour les environnements alimentaires et pharmaceutiques exigeant des finitions hygiéniques. Disponible en version électro-hydraulique (batteries embarquées avec chargeur intelligent secteur) ou en version pneumato-hydraulique certifiable ATEX/UKEX. Construction en acier inoxydable 304, finition aqua-blasted et vibro-polished pour une longue durée de service (conception >20 ans).

Principales caractéristiques

• Deux options d'alimentation : Électrique — deux batteries embarquées 142 Ah alimentant une pompe électro-hydraulique et le moteur d'entraînement ; Pneumatique — pompe pneumato-hydraulique double effet pour applications ATEX/UKEX.
• Fonctions motorisées complètes : levage, serrage, rotation et traction pour une manutention sécurisée « mains libres ».
• Train de roulement directionnel simple avec timon, commande d'accélérateur et bouton anti-écrasement ; contrôle de précision disponible via conduites de commande dans le timon.
• Tête de serrage hydraulique à tension constante avec manomètre garantissant un serrage sécurisé et une manipulation sans contact manuel.
• Platelages de serrage interchangeables pour s'adapter aux profils de fût ; option de patins en caoutchouc à rayon fixe pour fûts standards 200–220 L.
• Compatible avec une large gamme de fûts : fûts acier homologués UN, fûts plastiques et fibre courants et fûts MAUSER. Plage standard 50–220 L ; diamètres adaptables 280–610 mm ; accepte des hauteurs jusqu'à ~1000 mm.
• Construction et finitions hygiéniques : acier inoxydable 304, protections en polycarbonate anti-choc (protections antistatiques sur modèles ATEX), composants conducteurs/antistatiques et chaînes de mise à la terre selon besoins.
• Conception faible maintenance visant à augmenter le débit et réduire les risques de manutention manuelle (rendement cité >50 fûts/heure ; compatibilité >95%).

Capacités et fonctionnement

• Version électrique : deux batteries intégrées 142 Ah alimentent la pompe électro-hydraulique et le moteur d'entraînement ; chargeur secteur 230 V intelligent intégré dans le coffret de commande.
• Version pneumatique (ATEX) : pompe pneumato-hydraulique double effet. Exigences d'air : minimum 400 L/min, optimal 760 L/min à 6 bar avec tuyau d'air flexible 13 mm. Comprend pneus électriquement conducteurs et mesures antistatiques pour zones dangereuses.
• Commandes : touches avec capuchons en silicone, arrêt d'urgence, clé amovible et indicateur numérique d'état de batterie ; option pendentif filaire avec arrêt d'urgence pour commande à distance de levage/rotation.
• Traction : timon directionnel avec commandes d'accélération ; roue motrice arrière 700 W robuste avec pneu polyuréthane ; deux roues avant fixes de 160 mm (aluminium-centres, pneus polyuréthane, roulements de précision).
• Options et améliorations : commande pendentif, système de pesage intégré par cellule de charge (précision ±0,1 kg), vérin télescopique pour course prolongée (options jusqu'à 2800+ mm), dimensions de jambes/passerelle alternatives, variante pneumatique certifiée ATEX et adaptations spécifiques de tête/patins.

Applications
Conçu pour le décantage, le dosage et les transferts sécurisés en production industrielle, agroalimentaire et pharmaceutique lorsque la construction inox et la finition hygiénique sont requises. Adapté au levage et basculement de fûts depuis palettes, au remplissage de cuves ou postes de dosage et aux environnements nécessitant la certification ATEX avec la version pneumatique.

Caractéristiques / spécifications techniques

• Modèle (exemples) : STE05-RRH01-SS (électrique) / STP05-RRH01-SS-Ex (pneumatique ATEX)
• Charge admissible (SWL) : 300 kg
• Fonctions : levage, serrage, rotation et traction motorisés
• Alimentation (électrique) : deux batteries intégrées 142 Ah ; pompe électro-hydraulique ; chargeur secteur 230 V intelligent intégré
• Alimentation (pneumatique) : pompe pneumato-hydraulique double effet ; besoins en air min. 400 L/min, optimal 760 L/min à 6 bar (tuyau 13 mm)
• Commandes : touches à capuchons silicone, arrêt d'urgence, clé amovible, indicateur numérique d'état de batterie
• Course de levage : 1515 mm (standard)
• Garde de basculement : 1415 mm à 15° / 1338 mm à 30° (fût 205 L)
• Compatibilité fûts : acier et plastique, 50–220 L standard (incl. MAUSER) ; patins adaptables 280–610 mm ; accepte fûts jusqu'à ~1000 mm hauteur
• Serrage : tête de serrage hydraulique à tension constante avec manomètre
• Rotation : groupe réducteur motorisé (inversion complète à 180° possible)
• Construction : acier inoxydable 304 (finition aqua-blasted, vibro-polished)
• Protections : protections polycarbonate anti-choc (protections antistatiques sur modèle ATEX)
• Dimensions des jambes : largeur intérieure d'écartement 850 mm ; largeur extérieure totale 1080 mm (tailles alternatives disponibles)
• Roues avant : deux roues fixes 160 mm, moyeu aluminium, pneus polyuréthane et roulements de précision (pneus conducteurs sur modèle ATEX)
• Roue motrice arrière : moteur 700 W, pneu polyuréthane
• Bruit : <76 dBA
• Conformité : CE / UKCA ; ATEX / UKEX disponible pour versions pneumatiques (zones 1,2,21,22)
