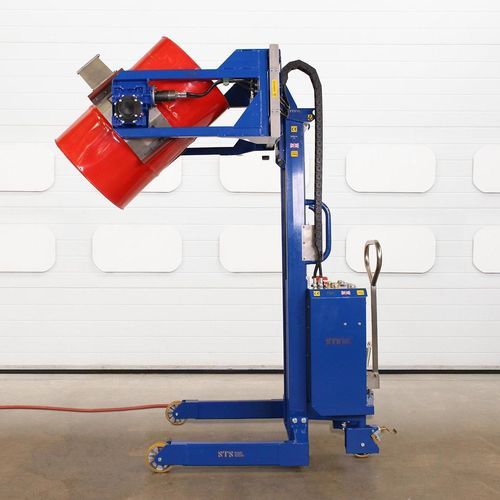

Lève-fût pneumatique STP01-RRH01-Ex

manuelà air comprimétournant

Présentation
Ce basculateur de fûts pneumatique certifié ATEX est une solution pneumatique‑hydraulique à pince motorisée conçue pour soulever, serrer, faire pivoter et vider fûts et barils avec un effort manuel réduit. Adapté aux fûts en acier, plastique et carton de 50 à 220 litres, il offre levage/abaissement motorisés, serrage motorisé et rotation motorisée pour diminuer l'intervention opérateur et les temps de cycle.

Caractéristiques principales

• Pince motorisée avec rotation avant via boîte de vitesses motorisée
• Système hydraulique actionné par air conforme aux environnements ATEX
• Tête de serrage hydraulique à tension constante avec manomètre pour surveillance de la pression de serrage
• Patins de serrage flexibles Polyester/PVC compatibles avec plusieurs types de fûts (incl. MAUSER)
• Direction arrière Ackermann avec freins de parc actionnés au pied pour contrôle précis et faible résistance au roulage
• Compatible avec fûts acier, plastique et carton; configurable pour retirer des fûts depuis les angles de palettes
• Option construction inox pour environnements propres / GMP
• Mises à niveau possibles : pesage par cellules de charge, hauteurs de levage télescopiques/variables, entraînement pneumatique, dimensions de jambes variables
• Conçu pour faible maintenance et longue durée de vie (>20 ans)

Performance / notes opérationnelles

• Plage des patins de serrage (diamètres de fût) : 280–610 mm
• Taille des fûts prises en charge : 50–220 L (incl. fûts MAUSER)
• Effort opérateur : typiquement <15 kg grâce aux fonctions motorisées
• Système d'air : typ. 6–9 bar ; alimentation d'air minimale spécifiée pour fonctions motorisées (min. 400 L/min ; optimum 760 L/min à 6 bar avec tuyau air 13 mm)

Applications
Conçu pour le décantage et la vidange de fûts vers des récipients de process ou secondaires en zones dangereuses certifiées ATEX où une commande pneumatique intrinsèquement sûre et la conformité ATEX sont requises. Utilisé couramment dans les secteurs chimique, pharmaceutique, agroalimentaire et industriel nécessitant des vidanges répétables et sûres.

Spécifications techniques

• Charge utile (SWL) : 300 kg
• Fonctions : Levage/abaissement motorisés, pince motorisée, rotation motorisée, poussée/traction manuelle
• Détails d'alimentation : Alimentation par air — nécessite min. 400 L/min, optimum 760 L/min à 6 bar avec tuyau flexible 13 mm
• Commandes : Boutons pneumatiques et arrêt d'urgence
• Hauteur de levage : 1500 mm (standard)
• Garde au basculement : 1470 mm à 15° / 1400 mm à 30° (fût 205 L)
• Compatibilité fûts : Acier, plastique et carton, 50–220 L (incl. MAUSER)
• Tête de serrage : Tête hydraulique à tension constante avec manomètre
• Rotation motorisée : Boîte de vitesses motorisée ; inversion possible à 180°
• Construction : Acier doux avec patins en inox (option inox disponible)
• Finition : Primaire et peinture poudre polyester (RAL 5010) ; finition inox lisse
• Protection : Carénage en polycarbonate antistatique incassable
• Dimensions des jambes : Entraxe intérieur 850 mm ; largeur extérieure 1080 mm
• Roulettes : Avant fixes 160 mm ; arrière dirigées 160 mm avec freins de parc au pied ; pneus polyuréthane conducteurs électriquement
• Bruitage : < 76 dBA
• Conformité : CE / UKCA ; ATEX / UKEX (zones 1, 2, 21, 22)
