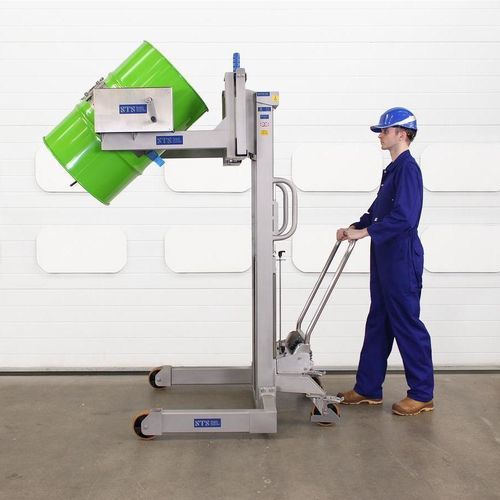

Lève-fût manuel STM01-DRU01-SS

à manivelleà manivelletournant

Présentation
Ce rotateur de fûts manuel INOX, à commande hydraulique manuelle, permet de soulever et déverser des fûts de différentes tailles de façon ergonomique. Sa construction en acier inox 304 et sa finition polie vibratoire hygiénique le rendent adapté aux environnements agroalimentaires, pharmaceutiques et industriels.

Caractéristiques principales

• Pompe manuelle : deux pompes manuelles-hydrauliques implantées sur la poignée arrière pour la montée ; vanne de descente contrôlable pour la descente ; conçu pour respecter les recommandations de manutention manuelle.
• Bande universelle : bride segmentée et ajustable avec cliquet inox 50 mm et sangle polyester ; réglable pour diamètres de 350 mm à 600 mm.
• Serre-rebord réglable : pince rapide pour saisir le bord supérieur du fût et éviter tout glissement (particulièrement efficace sur fûts plastiques) ; réglage par goupille de verrouillage.
• Boîte de vitesses robuste : train d'engrenage sans fin autobloquant avec rapport 120:1 et manivelle manuelle ; empêche la rotation lorsque la manivelle est relâchée.
• Compatibilité fûts : prend en charge fûts en acier, plastique et fibre de 50 à 220 litres, y compris les fûts MAUSER.
• ATEX disponible : possibilité de fourniture en version ATEX/UKEX pour zones 1, 2, 21 et 22, avec roues antistatiques, carter, chaînes de mise à la terre et documentation.
• Construction et finition : châssis en acier inox 304 ; vérin de levage nickel/chrome ; carter pompe en aluminium gainé inox ; finition polie vibratoire pour surfaces hygiéniques.
• Roues : deux roues avant fixes de 160 mm et deux roues arrière directionnelles de 160 mm (axe nylon, pneus polyuréthane et roulements de précision).
• Faible maintenance, longue durée de vie : conçu pour la durabilité avec une durée de vie prévue supérieure à 20 ans dans des conditions d'utilisation normales.

Cas d'utilisation / Avantages

• Levage et déversement ergonomiques des fûts pour les secteurs agroalimentaire, pharmaceutique et industriel général.
• Maintien sécurisé d'une large gamme de types et tailles de fûts pour réduire les risques de glissement et de déversement.
• Options modulaires telles que pesage intégré, brides fixes, inserts pour petits fûts et certification ATEX pour adapter l'équipement aux besoins du process.

Spécification (résumé)
Charge de travail sûre (CWS) : 350 kg
Fonctions : Levage/descente manuel, rotation manuelle, poussée/traction manuelle
Pompe manuelle : pompe manuelle-hydraulique pour lever ; vanne de descente contrôlable pour abaisser ; rotation et translation manuelles
Hauteur de levée : 1400 mm
Dégagement de basculement : 1400 mm à 15° / 1325 mm à 30° (fût 205 L)
Compatibilité fûts : acier, plastique et fibre, 50–220 litres (incl. MAUSER)
Assemblage de bride : bride universelle segmentée avec cliquet inox 50 mm et sangle polyester
Boîte de rotation : train d'engrenage sans fin autobloquant 120:1 avec manivelle
Construction : châssis acier inox 304 ; vérin de levage nickel/chrome ; chaînes de levage zinguées ; carter pompe en aluminium
Traitement métal : pièces en inox polies vibratoirement avec finition lisse et propre
Protection : écran transparent incassable en polycarbonate (versions antistatiques pour modèles Ex)
Dimensions des pattes : largeur intérieure d'entre-jambes 850 mm ; largeur extérieure totale 1080 mm
Roues avant : deux roues fixes 160 mm, axe nylon, pneus polyuréthane et roulements de précision
Roues arrière : deux roues directionnelles 160 mm, axe nylon, pneus polyuréthane et roulements de précision
Conformité : CE / UKCA (ATEX / UKEX disponible pour modèles Ex)

Caractéristiques techniques

• Modèle : STM01-DRU01-SS (voir désignation produit)
• Charge de travail sûre (CWS) : 350 kg
• Hauteur de levée : 1400 mm
• Dégagement de basculement : 1400 mm @ 15° / 1325 mm @ 30° (pour fût 205 L)
• Tailles de fûts acceptées : 50–220 L (acier, plastique, fibre ; inclut MAUSER)
• Plage de diamètre de bride (universelle) : 350–600 mm (segmentée, ajustable)
• Mécanisme de bride : cliquet inox 50 mm avec sangle polyester
• Rapport boîte de rotation : 120:1 (train sans fin, autobloquant)
• Type de pompe : pompe manuelle-hydraulique avec vanne de descente contrôlable
• Matériaux : châssis acier inox 304 ; vérin de levage nickel/chrome ; chaînes zinguées ; carter pompe en aluminium
• Finition : inox poli vibratoirement pour surfaces hygiéniques
• Protection : écran polycarbonate incassable (option antistatique pour modèle Ex)
• Spécification roues : roues 160 mm axe nylon avec pneus polyuréthane et roulements de précision (avant fixes, arrière directionnelles)
• Dimensions pattes : largeur intérieure d'entre-jambes 850 mm ; largeur totale 1080 mm
• Options : configuration ATEX/UKEX (zones 1,2,21,22) ; système de pesage intégré (précision ±0,1 kg) ; dimensions de pattes alternatives ; bride à diamètre fixe pour grands fûts ; insert pour petits fûts <50 L
• Documentation disponible : plans techniques, document d'adéquation fûts, mode d'emploi (PDF disponibles)
• Conformité / Certification : CE / UKCA ; ATEX/UKEX disponible pour modèles Ex
