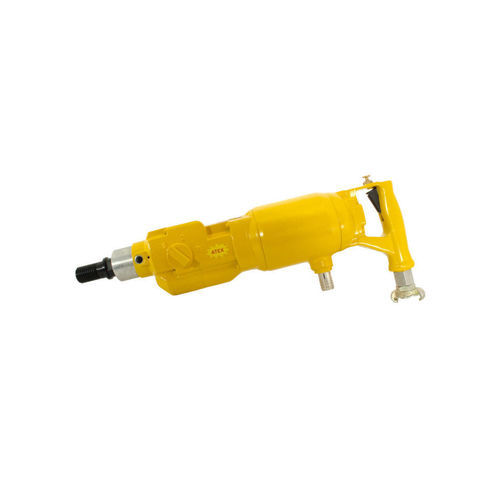

Fraise à carotter de découpe en arrosage 2 1355 0010

pour le béton

Présentation du produit
Unité de carottage pneumatique pour perçages à main et guidés par gabarit dans le béton, la pierre et la maçonnerie. Perçage à main jusqu'à Ø82 mm ; avec gabarit jusqu'à Ø160 mm. Convient pour travaux sous-marins et certifiée ATEX (II2GExhIIBT6Gb).

Principaux attributs

• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Perçage main libre : jusqu'à Ø82 mm
• Perçage avec gabarit : jusqu'à Ø160 mm
• Utilisation sous-marine
• ATEX : II2GExhIIBT6Gb

Données techniques

• Réf. : 2 1355 0010
• Spécification ATEX : II2GExhIIBT6Gb
• Énergie : Pneumatique
• Pression de service : 6 bar
• Adaptateur d'outil : 1 1/4" UNC mâle / R1/2" femelle
• Diamètre max forets : 160.00 mm
• Usage : perçage main libre jusqu'à 82 mm / avec gabarit jusqu'à 160 mm
• Étages d'engrenage : 3
• Vitesse (étages) : 300 / 700 / 1 350 tr/min
• Couples (étages) : 90 / 56 / 29 Nm
• Puissance : 2.80 kW
• Consommation d'air : 3.50 m³/min
• Diamètre centre adaptateur : 60.00 mm
• Longueur totale : 594.00 mm
• Raccord : R3/4" mâle
• Raccord refroidissement : système Gardena
• Niveau sonore LpA : 83.0 dB(A)
• Niveau sonore LWA : 94.0 dB(A)
• Niveau de vibration : <2.5 m/s²
• Poids : 9.2 kg
• Domaines d'application : construction d'énergie et de canalisations ; construction d'installations et mécanique ; travaux sous-marins

Accessoires (sélection)

• Couronnes / forets (réf. / dia. [mm] / vitesse optimale [tr/min] / vitesse périph. [m/s] / connexion / longueur utile [mm]) :
  • 9 2527 0010 / 16.00 / 4 500 / 3.53 / R1/2" / 320.00
  • 9 2527 0020 / 20.00 / 3 200 / 3.35 / R1/2" / 400.00
  • 9 2527 0030 / 25.00 / 2 500 / 3.27 / R1/2" / 400.00
  • 9 2527 0040 / 30.00 / 2 200 / 3.45 / R1/2" / 400.00
  • 9 2527 0050 / 35.00 / 1 900 / 3.48 / R1/2" / 400.00
  • 9 2527 0060 / 40.00 / 1 700 / 3.55 / R1/2" / 400.00
  • 9 2527 0070 / 45.00 / 1 500 / 3.53 / R1/2" / 400.00
  • 9 2527 0080 / 50.00 / 1 300 / 3.40 / R1/2" / 400.00
  • 9 2526 0140 / 82.00 / 800 / 3.35 / 1 1/4" UNC / 450.00
  • 9 2526 0160 / 92.00 / 680 / 3.20 / 1 1/4" UNC / 450.00
  • 9 2526 0180 / 102.00 / 620 / 3.25 / 1 1/4" UNC / 450.00
  • 9 2526 0200 / 112.00 / 570 / 3.28 / 1 1/4" UNC / 450.00
  • 9 2526 0220 / 122.00 / 520 / 3.26 / 1 1/4" UNC / 450.00
  • 9 2526 0240 / 132.00 / 470 / 3.20 / 1 1/4" UNC / 450.00
  • 9 2526 0260 / 142.00 / 420 / 3.07 / 1 1/4" UNC / 450.00
  • 9 2526 0280 / 152.00 / 390 / 3.06 / 1 1/4" UNC / 450.00
• Gabarit : 2 1317 9500 — Gabarit pour perçages angulaires 45°–90° jusqu'à Ø160 mm
• Étrier pour tuyaux : 2 1313 8500 — Étrier pour tuyaux, à utiliser avec gabarit type 9 4101 0080 (pour diam. tuyau 150.00 à 600.00 mm)
• Mandrins et adaptateurs (exemples) : 9 2902 0280 — Adaptateur 1 1/4" UNC femelle vers M18x1.5 mâle ; 9 2911 0040 — Mandrin pour forets Ø3 à 16 mm ; 9 2911 0050 — Mandrin pour forets Ø1.5 à 13 mm
• Allonges pour forets (exemples) : 2 1315 7020 — Allonge 300.00 mm (1 1/4" UNC femelle vers R1/2" femelle) ; 2 1319 7020 — Allonge 100.00 mm (1 1/4" UNC femelle vers 1 1/4" UNC mâle) ; allonges jusqu'à 500.00 mm disponibles
• Service & consommables (exemples) : 9 2406 0260 — Unité de service portable, régulateur de pression 3/4" ; 5 8002 9100 — Réservoir d'eau 10 l ; 9 9902 0120 — Huile multi-usage pour nettoyage et protection

Caractéristiques / Spécifications techniques

• Référence : 2 1355 0010
• ATEX : II2GExhIIBT6Gb
• Alimentation : Pneumatique
• Pression : 6 bar
• Adaptateur : 1 1/4" UNC mâle / R1/2" femelle
• Diamètre max foret : 160.00 mm
• Usage : main libre jusqu'à 82 mm / avec gabarit jusqu'à 160 mm
• Rapports : 3
• Vitesses : 300 / 700 / 1 350 tr/min
• Couples : 90 / 56 / 29 Nm
• Puissance : 2.80 kW
• Consommation d'air : 3.50 m³/min
• Diamètre centre adaptateur : 60.00 mm
• Longueur : 594.00 mm
• Raccord : R3/4" mâle
• Refroidissement : système Gardena
• Niveau sonore : LpA 83.0 / LWA 94.0 dB(A)
• Vibration : <2.5 m/s²
• Poids : 9.2 kg
