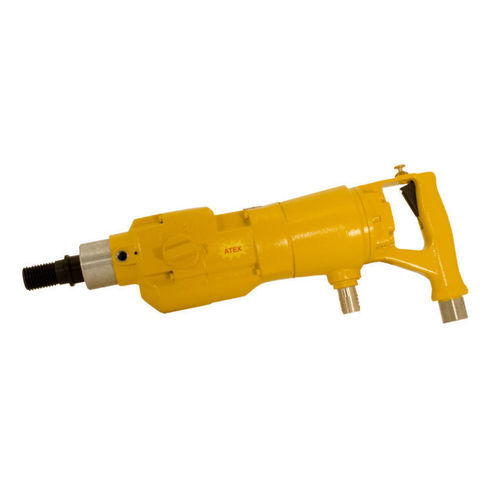

Carotteuse pneumatique 2 1353 0010

portativeavec système de refroidissementpour zones dangereuses

Description du produit
Unité de carottage pneumatique pour les opérations de perçage manuelles dans le béton, la pierre et la maçonnerie jusqu'à 82 mm de diamètre (perçage à main) et jusqu'à 160 mm de diamètre à l'aide d'une colonne de perçage. Convient également pour une utilisation sous l'eau et certifiée ATEX (II2GExhIIBT6Gb).

Attributs principaux

• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Perçage à main : jusqu'à dia. 82 mm
• Perçage avec colonne : jusqu'à dia. 160 mm
• Utilisation sous-marine
• ATEX : II2GExhIIBT6Gb

Données techniques
ORDER NO. : 2 1353 0010
Spécification ATEX : II2GExhIIBT6Gb
Source d'énergie : Pneumatique
Pression de service : 6 bar
Adaptateur pour forets : 1 1/4" UNC mâle / R1/2" femelle
Diamètre max. forets : 160.00 mm
Utilisation : perçage à main/avec colonne de perçage
Vitesses d'engrenage : 3
Vitesses : 400/900/1 600 rpm
Couples : 49/31/16 Nm
Puissance : 1.60 kW
Consommation d'air : 2.20 m³/min
Diamètre centre adaptateur d'outil : 60.00 mm
Longueur totale : 540.00 mm
Raccord : R3/4" mâle
Raccord refroidissement : Système Gardena
Niveau sonore LpA : 83.0 dB(A)
Niveau sonore LWA : 94.0 dB(A)
Niveau de vibrations : <2.5 m/s²
Poids : 8.2 kg
Domaines d'application : Construction d'énergie et canalisations ; Construction d'installations et mécanique ; Travaux sous-marins

Accessoires
Forets

• 9 2527 0010 | 16.00 mm | Vitesse optimum : 4 500 rpm | Vitesse périphérique : 3.53 m/s | Raccord : R1/2" | Longueur utile : 320 mm
• 9 2527 0020 | 20.00 mm | 3 200 rpm | 3.35 m/s | R1/2" | 400 mm
• 9 2527 0030 | 25.00 mm | 2 500 rpm | 3.27 m/s | R1/2" | 400 mm
• 9 2527 0040 | 30.00 mm | 2 200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0050 | 35.00 mm | 1 900 rpm | 3.48 m/s | R1/2" | 400 mm
• 9 2527 0060 | 40.00 mm | 1 700 rpm | 3.55 m/s | R1/2" | 400 mm
• 9 2527 0070 | 45.00 mm | 1 500 rpm | 3.53 m/s | R1/2" | 400 mm
• 9 2527 0080 | 50.00 mm | 1 300 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0090 | 55.00 mm | 1 200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0100 | 60.00 mm | 1 100 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0110 | 68.00 mm | 1 000 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0120 | 72.00 mm | 900 rpm | 3.30 m/s | R1/2" | 400 mm
• 9 2526 0140 | 82.00 mm | 800 rpm | 3.35 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0160 | 92.00 mm | 680 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0180 | 102.00 mm | 620 rpm | 3.25 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0200 | 112.00 mm | 570 rpm | 3.28 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0220 | 122.00 mm | 520 rpm | 3.26 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0240 | 132.00 mm | 470 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0260 | 142.00 mm | 420 rpm | 3.07 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0280 | 152.00 mm | 390 rpm | 3.06 m/s | 1 1/4" UNC | 450 mm

Colonne de perçage

• 2 1317 9500 | Colonne pour trous angulaires 45°–90° jusqu'à dia. 160 mm

Serre-tube

• 2 1313 8500 | Serre-tube, à utiliser avec la colonne de perçage type 9 4101 0080 | Pour diamètres de tuyau : 150–600 mm

Mandrins

• 9 2902 0280 | Adaptateur 1 1/4" UNC femelle → M18x1.5 mâle
• 9 2902 0290 | Adaptateur 1 1/4" UNC femelle → Weldon 1 1/4" femelle
• 9 2902 0350 | Adaptateur 1 1/4" UNC femelle → Weldon 3/4" femelle
• 9 2902 0240 | Adaptateur R 1/2" pour mandrin type 9 2911 0040 et 9 2911 0050
• 9 2911 0040 | Mandrin pour forets dia. 3–16 mm
• 9 2911 0050 | Mandrin pour forets dia. 1.5–13 mm

Extensions pour forets

• 2 1315 7020 | Extension | 1 1/4" UNC femelle (côté machine) → R1/2" femelle | Longueur : 300 mm
• 2 1319 7020 | Extension | 1 1/4" UNC femelle → 1 1/4" UNC mâle | Longueur : 100 mm
• 2 1318 7020 | Extension | 1 1/4" UNC femelle → 1 1/4" UNC mâle | Longueur : 200 mm
• 2 1314 7020 | Extension | 1 1/4" UNC femelle → 1 1/4" UNC mâle | Longueur : 300 mm
• 2 1316 7020 | Extension | 1 1/4" UNC femelle → 1 1/4" UNC mâle | Longueur : 400 mm
• 2 1322 7020 | Extension | 1 1/4" UNC femelle → 1 1/4" UNC mâle | Longueur : 500 mm

Units de service

• 9 2406 0260 | Unité de service portable, régulateur de pression 3/4"
• 9 2406 0650 | Unité de service portable, coffret de protection, régulateur de pression 3/4"

Tuyaux et divers

• 9 3610 0430 | Tuyau pneumatique pression ID 19 mm, longueur 2.5 m, raccord à griffes vissable
• 9 2102 0020 | Raccord à griffes, étanchéité métal, 3/4" ID

Accessoires divers

• 5 8002 9100 | Réservoir d'eau 10 l
• 2 1315 9500 | Ensemble d'outils
• 9 9910 0080 | Valise de transport
• 9 9902 0120 | Huile multi-usage pour nettoyage et protection

Spécifications techniques

• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Perçage à main dia max : 82 mm
• Perçage avec colonne dia max : 160 mm
• ATEX : II2GExhIIBT6Gb
• Vitesses d'engrenage : 3
• Vitesses : 400 / 900 / 1 600 rpm
• Couples : 49 / 31 / 16 Nm
• Puissance : 1.60 kW
• Consommation d'air : 2.20 m³/min
• Diamètre centre adaptateur d'outil : 60.00 mm
• Longueur totale : 540.00 mm
• Raccord : R3/4" mâle
• Raccord refroidissement : Système Gardena
• Niveau sonore LpA : 83.0 dB(A)
• Niveau sonore LWA : 94.0 dB(A)
• Niveau de vibrations : <2.5 m/s²
• Poids : 8.2 kg
• Domaines d'application : Construction d'énergie et canalisations ; Construction d'installations et mécanique ; Travaux sous-marins
