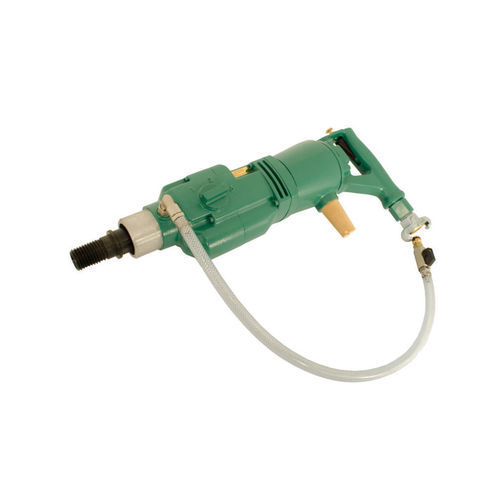

Carotteuse pneumatique 2 1333 0010

pour bétonportativeavec système de refroidissement

Aperçu du produit
Unité de carottage pneumatique pour perçages manuels et sur support dans le béton, la pierre et la maçonnerie. Carottage à main jusqu'à 82 mm et avec support jusqu'à 160 mm. Certifiée ATEX II2GExhIIBT6Gb pour utilisation en zones dangereuses. Secteurs typiques : travaux d'énergie et pipeline, construction d'installations et mécanique.

Principaux attributs

• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Capacité perçage à main : jusqu'à 82 mm
• Perçage avec support : jusqu'à 160 mm
• ATEX : II2GExhIIBT6Gb
• Nombre de vitesses (engrenages) : 3 — 400 / 900 / 1 600 tr/min
• Palier de couples : 49 / 31 / 16 Nm
• Puissance : 1,60 kW
• Poids : 8,2 kg

Données techniques (tableau)

• REF. COMMANDE : 2 1333 0010
• Spécification ATEX : II2GExhIIBT6Gb
• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Adaptateur foret : 1 1/4" UNC mâle / R1/2" femelle
• Diam. maxi foret : 160,00 mm
• Utilisation : perçage à main / avec support
• Nombre d'engrenages : 3
• Vitesses : 400 / 900 / 1 600 tr/min
• Couples : 49 / 31 / 16 Nm
• Puissance : 1,60 kW
• Consommation d'air : 2,20 m³/min
• Diam. centre adaptateur outil : 60,00 mm
• Longueur totale : 540,00 mm
• Raccord : R3/4" mâle
• Raccord de refroidissement : système Gardena
• Niveau sonore LpA : 83,0 dB(A)
• Niveau sonore LWA : 94,0 dB(A)
• Niveau de vibration : <2,5 m/s²
• Poids : 8,2 kg

Applications

• Carottage dans le béton armé et non armé pour passages de tuyauterie et pénétrations
• Perçages pour ancrages, installations et orifices CVC
• Chantiers énergie et pipeline, construction et maintenance d'installations

Accessoires (sélection)
Forets couronne

• 9 2527 0010 | 16,00 mm | Vitesse opt. 4 500 tr/min | Vitesse périph. 3,53 m/s | Connexion R1/2" | Long. utile 320 mm
• 9 2527 0020 | 20,00 mm | Vitesse opt. 3 200 tr/min | Vitesse périph. 3,35 m/s | Connexion R1/2" | Long. utile 400 mm
• 9 2527 0040 | 30,00 mm | Vitesse opt. 2 200 tr/min | Vitesse périph. 3,45 m/s | Connexion R1/2" | Long. utile 400 mm
• 9 2527 0080 | 50,00 mm | Vitesse opt. 1 300 tr/min | Vitesse périph. 3,40 m/s | Connexion R1/2" | Long. utile 400 mm
• 9 2526 0140 | 82,00 mm | Vitesse opt. 800 tr/min | Vitesse périph. 3,35 m/s | Connexion 1 1/4"UNC | Long. utile 450 mm
• 9 2526 0280 | 152,00 mm | Vitesse opt. 390 tr/min | Vitesse périph. 3,06 m/s | Connexion 1 1/4"UNC | Long. utile 450 mm

Support de perçage

• 2 1317 9500 | Support pour trous inclinés 45°–90° jusqu'à dia. 160 mm

Bande de serrage pour tuyaux

• 2 1313 8500 | Bride pour tuyaux, à utiliser avec support type 9 4101 0080 | Pour diam. tuyau 150 à 600 mm

Mandrins (sélection)

• 9 2902 0280 | Adaptateur 1 1/4" UNC femelle → M18x1.5 mâle
• 9 2911 0040 | Mandrin pour forets Ø 3 à 16 mm

Allonges pour forets (sélection)

• 2 1315 7020 | Allonge | Côté machine 1 1/4" UNC femelle | Côté foret R1/2" femelle | Long. 300 mm
• 2 1322 7020 | Allonge | 1 1/4" UNC femelle → 1 1/4" UNC mâle | Long. 500 mm

Accessoires divers (sélection)

• 5 8002 9100 | Réservoir d'eau 10 l
• 2 1315 9500 | Jeu d'outils
• 9 9910 0080 | Mallette de transport

Caractéristiques / spécifications techniques

• Numéro de commande : 2 1333 0010
• ATEX : II2GExhIIBT6Gb
• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Diamètre maxi foret : 160 mm (avec support)
• Capacité perçage à main : jusqu'à 82 mm
• Engrenages : 3
• Vitesses : 400 / 900 / 1 600 tr/min
• Couples : 49 / 31 / 16 Nm
• Puissance : 1,60 kW
• Consommation d'air : 2,20 m³/min
• Diam. centre adaptateur : 60 mm
• Longueur totale : 540 mm
• Raccord : R3/4" mâle
• Raccord refroidissement : système Gardena
• Niveau sonore LpA : 83,0 dB(A)
• Niveau sonore LWA : 94,0 dB(A)
• Niveau de vibration : <2,5 m/s²
• Poids : 8,2 kg
