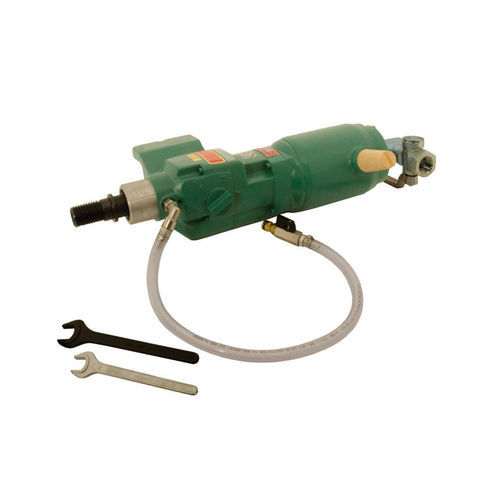

Carotteuse pneumatique 2 1328 0050

avec système de refroidissementATEX

Description du produit
Unité de carottage pneumatique destinée à être montée sur un établi de forage, conçue pour le carottage du béton, de la pierre et de la maçonnerie jusqu'à un diamètre de 300 mm. N° de la colonne de forage: 9 4101 0090.

Attributs principaux

• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Perçage avec colonne : jusqu'à Ø 300 mm
• ATEX : II2GExhIIBT6Gb

Données techniques
NUMÉRO DE COMMANDE : 2 1328 0050
Spécification ATEX : II2GExhIIBT6Gb
Source d'énergie : Pneumatique
Pression de service : 6 bar
Adaptateur de mèche : 1 1/4" UNC mâle / R1/2" femelle
Ø maxi mèche : 300.00 mm
Utilisation : avec colonne de forage
Vitesses (rapports) : 3
Vitesses (tr/min) : 300/700/1,350 rpm
Couples : 90/56/29 Nm
Puissance : 2.80 kW
Consommation d'air : 3.50 m³/min
Ø centre adaptateur outil : 60.00 mm
Longueur totale : 516.00 mm
Raccord : R3/4" mâle
Raccord refroidissement : système Gardena
Niveau sonore LpA : 85.0 dB(A)
Niveau sonore LWA : 96.0 dB(A)
Niveau de vibration : <2.5 m/s²
Poids : 12.7 kg
Domaines d'application / secteur : Construction d'énergie et de pipelines ; Construction d'installations et mécanique

Accessoires
Mèches / couronnes
NUMÉRO DE COMMANDE | Ø mèche [mm] | Vitesse de forage optimale [rpm] | Vitesse périphérique [m/s] | Raccord [inch] | Longueur utile [mm]
9 2527 0010 | 16.00 | 4,500 | 3.53 | R1/2" | 320.00
9 2527 0020 | 20.00 | 3,200 | 3.35 | R1/2" | 400.00
9 2527 0030 | 25.00 | 2,500 | 3.27 | R1/2" | 400.00
9 2527 0040 | 30.00 | 2,200 | 3.45 | R1/2" | 400.00
9 2527 0050 | 35.00 | 1,900 | 3.48 | R1/2" | 400.00
9 2527 0060 | 40.00 | 1,700 | 3.55 | R1/2" | 400.00
9 2527 0070 | 45.00 | 1,500 | 3.53 | R1/2" | 400.00
9 2527 0080 | 50.00 | 1,300 | 3.40 | R1/2" | 400.00
9 2527 0090 | 55.00 | 1,200 | 3.45 | R1/2" | 400.00
9 2527 0100 | 60.00 | 1,100 | 3.45 | R1/2" | 400.00
9 2527 0110 | 68.00 | 1,000 | 3.40 | R1/2" | 400.00
9 2527 0120 | 72.00 | 900 | 3.30 | R1/2" | 400.00
9 2526 0140 | 82.00 | 800 | 3.35 | 1 1/4" UNC | 450.00
9 2526 0160 | 92.00 | 680 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0180 | 102.00 | 620 | 3.25 | 1 1/4" UNC | 450.00
9 2526 0200 | 112.00 | 570 | 3.28 | 1 1/4" UNC | 450.00
9 2526 0220 | 122.00 | 520 | 3.26 | 1 1/4" UNC | 450.00
9 2526 0240 | 132.00 | 470 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0260 | 142.00 | 420 | 3.07 | 1 1/4" UNC | 450.00
9 2526 0280 | 152.00 | 390 | 3.06 | 1 1/4" UNC | 450.00
9 2526 0300 | 162.00 | 360 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0320 | 172.00 | 340 | 3.02 | 1 1/4" UNC | 450.00
9 2526 0340 | 182.00 | 320 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0360 | 192.00 | 300 | 2.98 | 1 1/4" UNC | 450.00
9 2526 0380 | 200.00 | 280 | 2.93 | 1 1/4" UNC | 450.00
9 2526 0390 | 212.00 | 270 | 2.97 | 1 1/4" UNC | 450.00
9 2526 0400 | 225.00 | 250 | 2.88 | 1 1/4" UNC | 450.00
9 2526 0410 | 232.00 | 220 | 2.65 | 1 1/4" UNC | 450.00
9 2526 0430 | 250.00 | 180 | 2.36 | 1 1/4" UNC | 450.00
9 2526 0480 | 300.00 | 130 | 2.04 | 1 1/4" UNC | 450.00

Colonne de forage
NUMÉRO DE COMMANDE | Description
9 4101 0090 | Colonne de forage pour mèches jusqu'à Ø 300 mm

Mandrins
NUMÉRO DE COMMANDE | Description
9 2902 0280 | Adaptateur 1 1/4" UNC femelle vers M18x1.5 mâle
9 2902 0290 | Adaptateur 1 1/4" UNC femelle vers Weldonschaft 1 1/4" femelle
9 2902 0350 | Adaptateur 1 1/4" UNC femelle vers Weldon 3/4" femelle
9 2902 0240 | Adaptateur R 1/2" pour mandrin type 9 2911 0040 et 9 2911 0050
9 2911 0040 | Mandrin pour mèches Ø 3 à 16 mm
9 2911 0050 | Mandrin pour mèches Ø 1.5 à 13 mm

Rallonges pour mèches
NUMÉRO DE COMMANDE | Description | Raccord (côté machine) | Raccord (mèche) | Longueur [mm]
2 1315 7020 | Rallonge | 1 1/4" UNC femelle | R1/2" femelle | 300.00
2 1319 7020 | Rallonge | 1 1/4" UNC femelle | 1 1/4" UNC mâle | 100.00
2 1318 7020 | Rallonge | 1 1/4" UNC femelle | 1 1/4" UNC mâle | 200.00
2 1314 7020 | Rallonge | 1 1/4" UNC femelle | 1 1/4" UNC mâle | 300.00
2 1316 7020 | Rallonge | 1 1/4" UNC femelle | 1 1/4" UNC mâle | 400.00
2 1322 7020 | Rallonge | 1 1/4" UNC femelle | 1 1/4" UNC mâle | 500.00

Unités de service
NUMÉRO DE COMMANDE | Description
9 2406 0260 | Unité de service portable, régulateur de pression 3/4"
9 2406 0650 | Unité de service portable, capot de protection, régulateur de pression 3/4"

Tuyaux et autres
NUMÉRO DE COMMANDE | Description
9 3610 0430 | Tuyau pneumatique DN 19 mm, longueur 2.5 m, raccord à griffes vissé
9 2102 0020 | Raccord à griffes, étanchéité métal, 3/4” DN

Accessoires divers
NUMÉRO DE COMMANDE | Description
5 8002 9100 | Réservoir d'eau 10 l
2 1315 9500 | Jeu d'outils
5 1212 9000 | Valise de transport
9 9902 0120 | Huile multi-usage pour nettoyage et protection

Caractéristiques

• Numéro de commande : 2 1328 0050
• ATEX : II2GExhIIBT6Gb
• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Diamètre maxi mèche : 300 mm
• Rapports : 3 (vitesses 300/700/1,350 rpm)
• Couples : 90 / 56 / 29 Nm
• Puissance : 2.80 kW
• Consommation d'air : 3.50 m³/min
• Ø centre adaptateur outil : 60 mm
• Longueur totale : 516 mm
• Raccord : R3/4" mâle
• Raccord refroidissement : système Gardena
• Niveaux sonores : LpA 85.0 dB(A), LWA 96.0 dB(A)
• Niveau de vibration : <2.5 m/s²
• Poids : 12.7 kg
• Domaines d'application : Construction d'énergie et de pipelines ; Construction d'installations et mécanique
