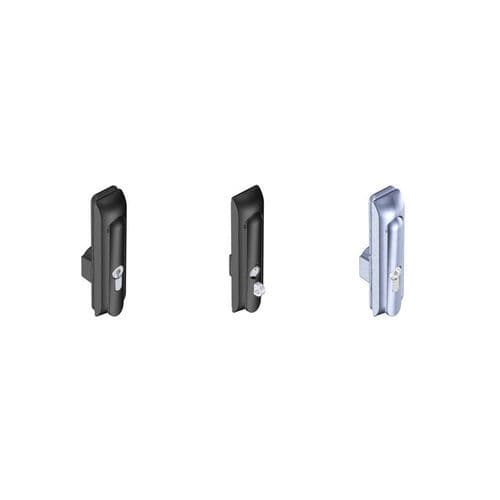

Loquet à came H3 series

à clefouverture à tireren zinc moulé sous pression

Présentation
Le loquet à came H3 avec poignée escamotable est conçu pour les découpes de panneaux conformes aux standards industriels. Il propose une poignée encastrée à profil bas permettant un accès sécurisé aux panneaux. Les multiples options de came et de verrouillage permettent des configurations à point unique ou multipoints et s'adaptent à diverses profondeurs de cadre.

Description et avantages

• La poignée pivotante s'insère dans le boîtier pour une saillie minimale et se soulève pour pivoter en douceur afin de faciliter l'actionnement du loquet.
• Construction robuste en zinc moulé sous pression offrant durabilité et résistance à la corrosion; joint d'étanchéité optionnel pour usage intérieur ou extérieur.
• Version légère en nylon disponible comme alternative économique pour applications intérieures.
• Un design de loquet commun avec options de cames multiples permet de standardiser l'aspect externe des boîtiers tout en répondant à différentes dimensions de prise.
• Options de contrôle d'accès : plusieurs styles d'accès par outil et possibilités de verrouillage par clé/code.
• Fournit un remplacement « drop‑in » pour les loquets existants avec préparation de panneau standard de l'industrie.
• Les modèles munis d'un joint approprié conviennent aux applications extérieures et environnements sévères.
• Mécanismes de verrouillage pivotants standard disponibles pour installations de verrouillage classiques.
• Indice de flamme VO disponible sur la version nylon pour conformité aux exigences d'inflammabilité.

Options disponibles

• Options de contrôle d'accès : plusieurs styles d'accès par outil et différents systèmes de clés (plusieurs profils disponibles).
• Options de cames multiples pour s'adapter aux configurations de cadre avec dimensions de prise de 10,3 mm (0,41") à 40,3 mm (1,59").

Normes et certifications

• Charge de travail maximale : 250 N (56 lbf).
• Versions étanches adaptées aux boîtiers classés NEMA 4 / IP66.

Caractéristiques / spécifications techniques

• Série / modèle : famille de loquets à came H3.
• Matériaux : zinc moulé sous pression (standard); version nylon légère en option pour applications intérieures / économique.
• Finitions : revêtement poudre, chromage, chrome satiné (diverses finitions possibles).
• Tailles : corps standard 25×125 mm et 25×150 mm.
• Plage de dimension de prise : 10,3 mm (0,41") à 40,3 mm (1,59") via options de cames multiples.
• Options de verrouillage / accès : plusieurs styles d'accès par outil, systèmes de clés variés (ex. CH 300, CH 333, CH 751, Bellcore 216, variantes CH DIN, double encoche 3 mm/5 mm, triangle 8 mm), gâche pour cadenas et options de verrouillage secondaire.
• Étanchéité : variantes étanches et non étanches; versions étanches adaptées NEMA 4 / IP66.
• Charge de travail maximale : 250 N (56 lbf).
• Joints : joints optionnels pour applications extérieures ou étanches.
• Inflammabilité : indice VO disponible sur la version nylon.
• Montage / compatibilité : préparation de panneau standard pour remplacement direct et compatibilité avec actionneurs linéaires spécifiés.
