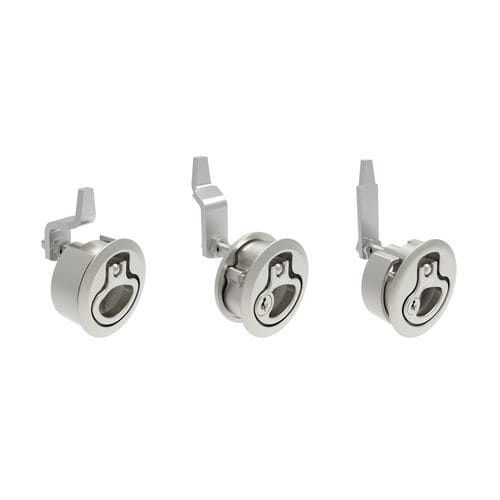

Fixation 1/4 de tour en plastique M1 series

en acier inoxydablepour boîtierpour panneaux

Présentation
Le loquet à compression Southco M1 associe un aspect affleurant à un actionneur lift-and-turn pour assurer une compression d'étanchéité sur portes et panneaux. Conçu pour les applications nécessitant un rendu intégré et une étanchéité fiable.

Description et avantages

• Profil affleurant offrant un aspect encastré tout en fournissant une action de compression pour une étanchéité à l'eau et une réduction des vibrations/bruits.
• L'action Lift & Turn limite l'usure de la came et du châssis par rapport aux systèmes classiques.
• Matériaux résistants à la corrosion adaptés aux environnements extérieurs et marins.
• Disponibles en deux tailles principales et plusieurs finitions pour s'adapter à différents panneaux et exigences esthétiques.
• Fournis avec joints et joints toriques pour les applications nécessitant une étanchéité complète.
• S'installe dans un seul trou rond pour une intégration simple au panneau.
• Fixations invisibles offrant une apparence extérieure propre.
• Compatible avec le programme Southco "One look, one latch" pour applications nautiques.

Options disponibles

• Plusieurs options de came/tringlerie (six styles courants) pour un ajustement adapté à l'application.
• Le modèle 2,5" (63,5 mm) est disponible en version verrouillable (verrou standard ou serrure à 3 goupilles).
• Différentes finitions et options d'aspect (électropolissage, naturel, PVD incluant PVD noir).

Normes et certifications

• Versions adaptées aux applications répondant aux niveaux de protection NEMA 12 et IP-65 (à vérifier selon numéro de pièce).

Exemples de variantes produit

• Variantes taille moyenne : épaisseurs de panneau typiques 2–12 mm et 12–22,5 mm ; exemples de plages de serrage 21–28 mm, 27–40 mm, 39–52 mm, 63–76 mm.
• Variantes grande taille : exemples de plages de serrage 23,5–35 mm, 34–48 mm, 47–61 mm, 60–75 mm, 74–88 mm ; épaisseurs similaires selon référence.
• Matériaux/finitions : inox 316 (électropolissage) et variantes plastiques ; PVD décoratif et PVD noir disponibles sur certaines références.

Caractéristiques / spécifications techniques

• Marque : Southco
• Modèle : M1
• Profil : Affleurant (flush-mount)
• Action : Lift-and-Turn (levage puis rotation)
• Matériaux principaux : Inox 316 ; variantes plastique disponibles
• Finitions : Électropolissage, naturel, PVD (y compris PVD noir)
• Tailles : Moyenne et Grande
• Épaisseurs de panneau (exemples) : 2–12 mm ; 12–22,5 mm ; 18,5–29 mm
• Plages de serrage (exemples) : 21–28 mm ; 27–40 mm ; 39–52 mm ; 47–61 mm ; 60–75 mm ; 63–76 mm ; 74–88 mm
• Options de verrouillage : Point unique ou trois points
• Options d'accès : Sans verrouillage, verrouillable, à clé (verrou standard, serrure 3 goupilles)
• Installation : Trou rond unique
• Étanchéité : Fournis avec joints et joints toriques pour une étanchéité complète
• Fixations : Fixations invisibles pour un aspect extérieur net
• Conformité : Convient aux environnements NEMA 12 et IP-65 (selon modèle)
• Applications : Nautique, panneaux extérieurs, armoires soumis à vibration nécessitant étanchéité et intégration esthétique
