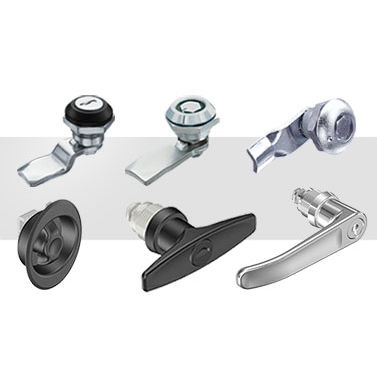

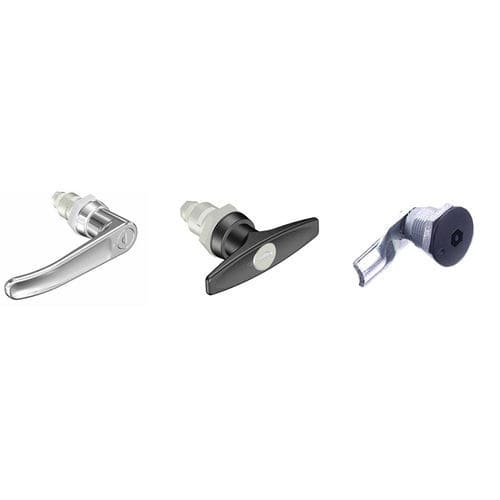

Loquet à came E5 series

à compressionà clef1/4 tour

Présentation
Les loquets à came quart de tour E5 offrent un accès rapide monté sur panneau, une conception modulaire et plusieurs matériaux de corps. Les cames progressives assurent environ 2 mm de compression à la fermeture pour réduire vibrations et cliquetis.

Description et avantages

• Installation simple en un seul perçage avec une unique écrou de montage ; versions pré-assemblées pour serrages dépassant ≈4 mm (0,16 in)
• Large gamme de styles de tête et types d'entraînement pour la gestion d'accès et la compatibilité outillage
• Action progressive des cames : ≈2 mm (0,08 in) de compression à la fermeture pour un bon assemblage et réduction du bruit
• Modèles à fermeture par poussée : la came tourne au contact et un ressort la renvoie en position engagée une fois dégagée
• Indicateur visuel verrouillé/non verrouillé pour vérification rapide
• Série low‑profile pour faible saillie ; série standard pour plus de styles de tête, étanchéité et corps à ressort pour meilleure tolérance de serrage

Options disponibles

• Actionnement horaire ou antihoraire
• Versions manuelles, actionnées par outil ou verrouillables par cylindre ; options cadenas
• Fermeture par poussée pour verrouillage à point unique ou bi‑point
• Types de cames : frictions (35 mm ou 45 mm), cames à crochet, différents déports
• Styles de tête / empreintes : fente, hexagone, carré, triangle, ailettes, T‑handle, L‑handle, flush cup, shutter driver, tête cylindre
• Matériaux : alliage de zinc, acier inoxydable (incl. 316), acier, alliage d'aluminium, nylon chargé verre, ABS, acétal (selon référence)
• Finitions : revêtement poudre (noir / couleur sur demande), chromé, zingué, zinc‑nickel, passivé, électropolissage, finition organique noire
• Options d'étanchéité : joints toriques / rondelles d'étanchéité
• Tailles miniatures disponibles pour petites portes et espaces restreints

Normes et certifications

• Charges statiques maximales selon modèle : cames rotatives jusqu'à 670 N (150 lbf)
• Modèles à fermeture par poussée : charge statique maximale jusqu'à 330 N (74 lbf)

Documentation et médias

• Fiche produit / catalogue série E5 (PDF disponible)
• Vidéos produit et guides d'installation

Caractéristiques / spécifications techniques

• Fonctionnement : quart de tour (90°)
• Compression (cames progressives) : ≈2 mm (0,08 in) à la fermeture
• Montage : perçage unique avec écrou de montage ; variantes table‑mount / rear‑fastened disponibles
• Adaptation du serrage : déports modulaires et plusieurs options de déport ; pré‑assemblés recommandés si serrage > panneau de ≈4 mm
• Matériaux : alliage de zinc, acier inoxydable (incl. 316), acier, alliage d'aluminium, nylon chargé verre, ABS, acétal (selon modèle)
• Finitions : peinture poudre, chromage, zincage, zinc‑nickel, passivation, électropolissage, finitions noires
• Types de tête : large éventail (ailettes, profils low‑profile, empreintes fendue/hex/carré/triangle, T/L‑handle, flush cup, shutter, cylindre)
• Options de verrouillage : manuelle, outil, cylindre/clé, cadenas, shutter driver, variantes à rappel par ressort
• Types de came et longueurs : frictions 35/45 mm, cames à crochet, différentes géométries
• Étanchéité : options O‑ring / rondelles d'étanchéité
• Séries / tailles : Low Profile, Standard, Mini, Push‑to‑Close, Flush Cup, Detent, 20.1 mm et autres
• Applications : accès rapide et réduction des vibrations pour panneaux et portes
