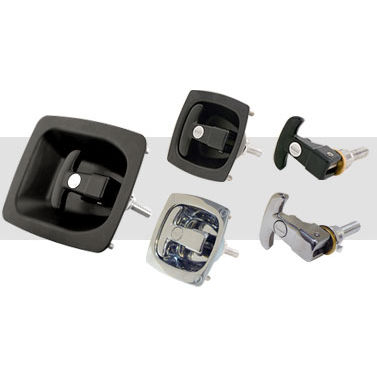

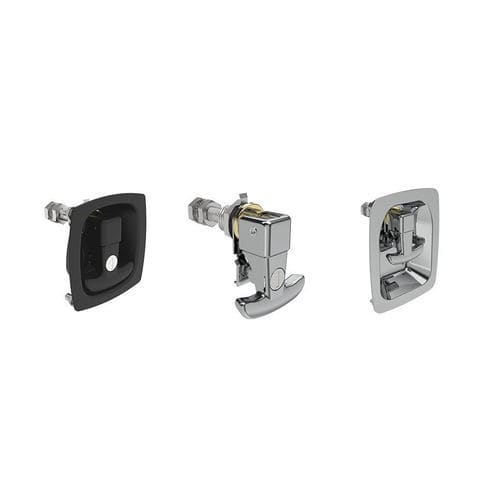

Loquet à levier N2 series

à cléà serrureà clef

Présentation
Construction robuste et mécanisme simple « lift-and-turn » offrant une course de compression de 6 mm pour une fermeture étanche et sans vibrations dans les applications tout-terrain et industrielles lourdes. La poignée en T escamotable assure une bonne prise pour les opérateurs portant des gants tout en limitant la saillie une fois repliée. Les versions en acier inox améliorent la résistance à la corrosion et la capacité de charge.

Description et avantages

• Axe massif et poignée en T escamotable conçus pour un fonctionnement fiable sous charges élevées et en environnements sévères.
• Le mécanisme à levier génère une compression par course axiale constante pour maintenir des étanchéités serrées malgré les vibrations et les chocs.
• Disponible en plusieurs tailles pour s'adapter aux dimensions de porte et fournir la prise et la compression adaptées.
• Compression par course axiale typique : 6 mm, pour atténuer les vibrations et réduire le bruit.
• Options de came et réglages multiples pour s'adapter à de nombreuses géométries porte/châssis.
• Le N2 avec coupelle standard utilise la même préparation de panneau que le Southco N4 pour un remplacement simple.

Options disponibles

• Coupelles encastrées permettant de maintenir la poignée repliée au ras ou sous la surface de la porte.
• Versions avec ou sans verrouillage ; codes de clé configurables.
• Version acier inoxydable pour une résistance accrue à la corrosion et des charges de service supérieures.
• Options de came droite, déportée et à grand déport couvrant des plages d'adhérence de 2,5 à 104 mm (0,10" à 4,10").
• Coupelles tailles moyen et grand et arbre M16 disponibles sur demande pour applications plus lourdes.

Normes et performances

• Charge de service maximale (versions revêtement poudre) : 1000 N (225 lbs).
• Charge de service maximale (versions acier inox) : 1800 N (405 lbs).
• Épaisseur de panneau compatible : 1,5–2,5 mm (poignée T sans coupelle) ; jusqu'à 12,7 mm avec coupelle encastrée.

Caractéristiques / spécifications techniques

• Série / Modèle : N2
• Poignée : Poignée en T escamotable, ergonomique pour usage avec gants
• Axe : Option axe massif en acier inoxydable pour résistance à la corrosion
• Compression par course axiale : 6 mm (valeur typique)
• Options de coupelle : Pas de coupelle, coupelle standard, coupelle moyenne, coupelle grande (coupelle encastrée garde la poignée sous la surface)
• Types de came : Droite, déportée, grand déport (plage 2,5–104 mm / 0,10"–4,10")
• Option d'arbre : M16 disponible sur demande pour usages plus lourds
• Matériaux / finitions : Acier (revêtement poudre) et Acier inox (poli/brillant disponibles)
• Charges maximales : Revêtement poudre jusqu'à 1000 N (225 lbs) ; Acier inox jusqu'à 1800 N (405 lbs)
• Épaisseur de panneau : 1,5–2,5 mm (sans coupelle) ; jusqu'à 12,7 mm (avec coupelle encastrée)
• Options de verrouillage : Version avec serrure (Key-locking) et sans serrure ; codes de clé configurables
• Compatibilité : Préparation panneau identique à Southco N4 pour remplacement
