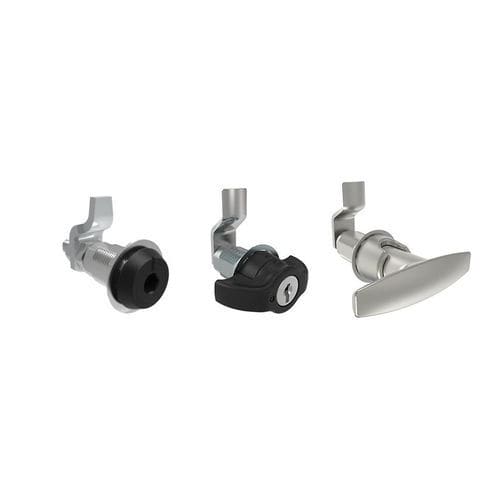

Loquet à came E3 series

à compressionà clefen inox

Présentation
Les loquets à compression E3 VISE ACTION® de Southco offrent un avantage mécanique garantissant une fermeture étanche et résistante aux vibrations pour portes et panneaux dans des applications industrielles exigeantes. Le mécanisme VISE ACTION® aligne la came derrière le cadre puis, d’un seul demi‑tour continu, la tire verticalement pour fournir une course de compression constante de 6,4 mm (0,25 in) afin d’assurer l’étanchéité des joints, réduire les bruits et éviter les frottements.

Description et avantages

• Course de compression constante de 6,4 mm (0,25 in) pour une étanchéité fiable
• Actionnement simple en demi‑tour pour une fermeture rapide et répétable
• Réduction des bruits et des cliquetis dus aux vibrations
• Verrouillage over‑center empêchant les ouvertures accidentelles sous choc
• Alignement de la came pour éviter le frottement et assurer un fonctionnement fluide

Options disponibles

• Matériaux : alliage de zinc, acier inoxydable, aluminium (autres sur demande)
• Finitions : peinture poudre, chromage, électropolissage, passivation, anodisation, divers traitements
• Serrages fixes et réglables ; sens d’actionnement horaire et anti‑horaire
• Styles de tête : clé tubulaire, manuelle, verrouillable par clé, possibilité de cadenassage, poignée en T, ailette, bouton, hexagonal, fendu, carré, triangulaire
• Tailles et styles de montage personnalisés ; options conformes à exigences industrielles (étanchéité, vibration, feu, hygiène)
• Accessoires : cames, joints de bride, couvercles d’étanchéité, supports de montage affleurants, clés, supports pour cadenas, languettes de traction

Normes et certifications

• Conformité RoHS
• Classes NEMA / IP (IP65, IP66, IP67, IP69K selon variante)
• Options conformes EN45545 (feu)
• Options testées EN61373 (vibrations)
• Références listées UL pour certains modèles

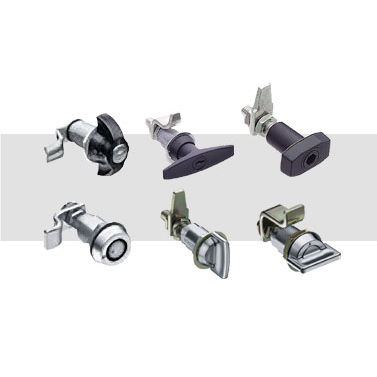

Exemples de variantes et accessoires

• Loquet à compression E3 VISE ACTION®, grande taille, clé tubulaire Southco®, alliage de zinc, revêtement poudre noir (exemple)
• Loquet à compression E3 VISE ACTION®, grande taille, poignée en T, alliage de zinc, revêtement poudre noir (exemple)
• Cames en acier inoxydable et pièces de rechange
• Joints de bride et couvre‑étanchéité (divers élastomères)
• Clés et options de codage

Caractéristiques techniques

• Course de compression : 6,4 mm (0,25 in) constante
• Actionnement : demi‑tour continu avec verrouillage over‑center
• Matériaux : alliage de zinc, acier inoxydable, aluminium (autres possibles)
• Finitions : peinture poudre, chromage, électropolissage, passivation, nickelage, zingage, anodisation, galvanisation, naturel
• Styles de tête et entraînements : clé tubulaire, hex (4 mm, 8 mm), fendu, carré, triangulaire, poignée en T, bouton, ailette
• Types de serrage : fixe et réglable
• Montage : affleurant, trou unique, trois trous, clip‑in selon référence
• Protection contre les ingressions : IP65–IP69K selon variante et étanchéité
• Résistance aux vibrations/chocs : conforme EN61373 pour les versions spécifiées
• Points de verrouillage : options 1 point ou 3 points
• Accessoires : cames, joints de bride, flush cup, supports de montage affleurants, clés, supports pour cadenas, languettes
