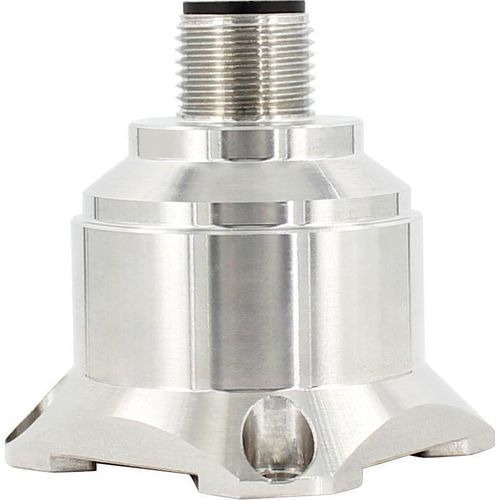

Capteur de vibrations MEMS GKG3

capacitifpour la surveillance de machinespour la maintenance conditionnelle de machines

Présentation du produit
La série d'accéléromètres triaxiaux GKG3 est une famille d'accéléromètres MEMS multi-axes développée par RUICOM Technology pour la détection de vibrations et les essais de choc. Cette série propose des sorties numériques sélectionnables (RS232, RS485 ou TTL) et des codes d'adresse configurables, permettant la mise en réseau série longue distance de plusieurs capteurs pour des mesures synchrones multi-points et une analyse centralisée des données. Une unité FFT intégrée fournit des sorties directes de fréquence, vitesse et amplitude de vibration pour accélérer l'analyse des données. La fréquence d'échantillonnage peut être ajustée dynamiquement pour s'adapter à la fréquence de l'objet mesuré et améliorer la précision. La variante GKG392 adopte une technologie de détection capacitive en silicium monocristallin et intègre une puce de détection silicium micro-usinée, un ASIC basse consommation pour le conditionnement du signal, un microprocesseur stockant les données de compensation en température et un capteur de température intégré. Le produit présente une faible consommation, un étalonnage usine, une conception mécanique adaptée à l'usage industriel, une remise à zéro par alimentation en état solide, une protection contre les surtensions et une dérive du facteur d'échelle à long terme inférieure à 0,1 %.

Caractéristiques principales

• Sorties numériques sélectionnables : RS232 / RS485 / TTL
• Mesure des vibrations : 10–2000 Hz ; plages de mesure jusqu'à ±40 g selon modèle
• Tolérance au choc : 100 g @ 11 ms, triaxial (demi-sinus)
• FFT intégrée : sortie directe de fréquence, vitesse et amplitude
• Code d'adresse configurable pour mise en réseau série multi-capteurs et mesures synchrones multi-points
• Taux de sortie automatique : 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Indice de protection IP67 ; boîtier en aluminium aérospatial avec base magnétique en acier inoxydable en option

Paramètres de performance (lignes du tableau)

• Modèle : GKG3
• Plages de mesure — ±2 g ; ±4 g ; ±8 g ; ±10 g ; ±20 g ; ±40 g
• Étalonnage du décalage (mg) — <1 mg pour toutes les plages
• Axe de mesure — X, Y, Z (triaxial)
• Répétabilité au démarrage / montée (mg, max) — <2 mg pour toutes les plages
• Coefficient de température du décalage (mg/°C, typ.) — 0,15 (plages basses) / 0,75 (plages hautes)
• Résolution / seuil (@1 Hz, mg, max) — <1 mg
• Non-linéarité (% FS, max) — <1% FS
• Bande passante (3 dB) — 500 Hz
• Sensibilité interaxe (%) — 1% (certaines plages) / 2% (plages hautes)
• Rapport de sensibilité aux vibrations latérales (%) — 1%–5% selon la plage
• Densité de bruit (μg/√Hz) — 21 (plages basses) ; 86,6 (plages hautes)
• Fréquence de résonance (kHz) — 2,4 kHz (plages basses) ; 5,5 kHz (plages hautes)
• Interface de sortie — RS232 / TTL / RS485
• Protocole de communication — protocole série et MODBUS RTU
• Tension d'alimentation (VDD_VSS) — 9–36 VDC
• Courant de fonctionnement — <60 mA @ 12 VDC
• Classe de protection — IP67
• Matériaux — boîtier : aluminium aérospatial ; base magnétique : acier inoxydable
• Poids — poids net produit ≤ 116 g ; base magnétique ≤ 50 g
• Dimensions — produit : L36 × W32 × H24 mm ; base magnétique : L36 × W32 × H8.1 mm
• Remarque : Ne pas utiliser en continu au-delà de la plage de mesure spécifiée.
