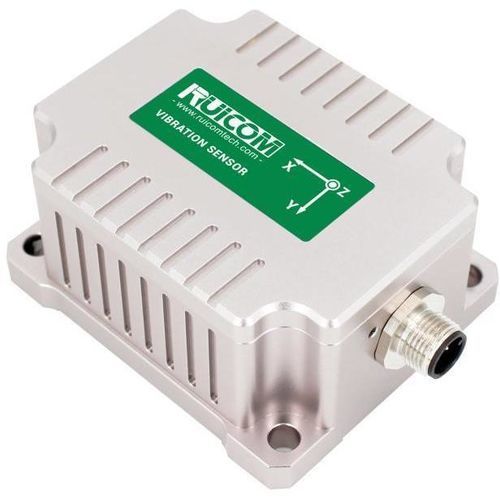

Capteur de vibrations MEMS GKP3

pour la surveillance de machinespour vibromètreà grande précision

Présentation du produit
Le GKP3 est un capteur de vibration triaxial développé en interne pour la surveillance des vibrations basse fréquence, offrant une grande précision et un faible niveau de bruit. Chaque unité est calibrée et compensée sur l'ensemble de la plage de température et subit environ 336 heures d'essais de stabilité à long terme avant sortie d'usine afin d'assurer des performances stables dans des conditions d'exploitation variées et lors de cycles de test continus. Le capteur prend en charge la mesure de vibration statique à 0 Hz ou dans la bande de fréquences 0,1–100 Hz et intègre des protocoles standards industriels incluant MODBUS. Un logiciel d'analyse pour ordinateur permet l'affichage en temps réel, l'enregistrement et le traitement ultérieur des données de mesure. Les interfaces de sortie incluent RS485, RS232 et TTL.

Principales caractéristiques

• Capteur de vibration MEMS triaxial
• Résolution : 1 µg
• Plage de mesure : ±2 g
• Indice de protection : IP67
• Options de sortie : RS485, RS232, TTL
• Prise en charge MODBUS / communication série

Paramètres de performance
Plage de mesure : ±2 g
Étalonnage du biais : <1 mg
Axe de mesure : X, Y, Z
Répétabilité montée / après coupure : <2 mg (Max)
Coefficient de température du biais : 0.15 mg/℃ (Typique)
Résolution : 1 µg
Non-linéarité : <1 % FS (Max)
Bande passante (3 dB) : 0.1 ~ 100 Hz
Sensibilité croisée : 1 %
Rapport de sensibilité aux vibrations transverses : 1 %
Densité de bruit : 21 μg/√Hz
Fréquence de résonance : 2.4 kHz
Temps de stabilisation après mise sous tension de l'accélération : 1 s
Fréquence de sortie : 5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
Interface de sortie : RS232 / TTL / RS485
Protocole de communication : Protocole série et MODBUS RTU
Entrée (VDD_VSS) : 9 ~ 36 VDC
Consommation de courant en fonctionnement : <16 mA @ 12 VDC
Câblage : câble blindé PVC noir 2 mètres, poids ≤130 g
Connecteur : connecteur aéronautique M12*1.0 mâle 5 broches
Poids du produit : ≤450 g (hors câble)

Installation et application
Le capteur utilise un design d'installation sans contact pour une intégration système facile ; il se fixe à la surface de l'objet mesuré avec des vis afin d'obtenir automatiquement l'angle horizontal de l'objet. Le produit présente une excellente résistance aux interférences électromagnétiques externes et aux chocs/vibrations et convient à des applications telles que les systèmes de communication par satellite, les plateformes de manutention de véhicules, les véhicules de commandement spéciaux, les véhicules d'antennes radar et autres scénarios de surveillance des vibrations basse fréquence.

Caractéristiques / Spécifications techniques

• Modèle : GKP3
• Plage de mesure : ±2 g
• Résolution : 1 µg
• Densité de bruit : 21 μg/√Hz
• Bande passante (3 dB) : 0.1 ~ 100 Hz
• Fréquence de résonance : 2.4 kHz
• Interfaces de sortie : RS485, RS232, TTL
• Protocoles de communication : Série / MODBUS RTU
• Tension d'entrée : 9 ~ 36 VDC
• Courant de fonctionnement : <16 mA @ 12 VDC
• Connecteur : M12*1.0 mâle 5 broches
• Câblage : câble blindé PVC 2 m
• Indice de protection : IP67
• Poids : ≤450 g (hors câble)
