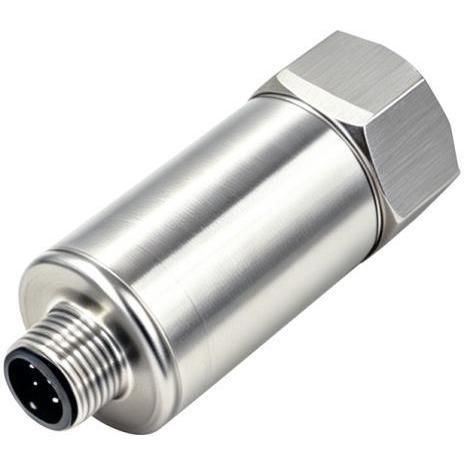

Capteur de vibrations MEMS GHA360

pour la surveillance de machinespour la maintenance conditionnelle de machinespour moteur

Présentation du produit
Le GHA360 est un capteur de vibration haute fréquence Ethernet triaxial offrant l'acquisition synchrone d'accélération transitoire sur les axes X/Y/Z. Il présente une réponse maximale par axe jusqu'à DC–10 kHz et couvre les bandes de fréquence caractéristiques des défauts des machines tournantes industrielles (engrenage, fréquence caractéristique des roulements, passage de pales). Le capteur intègre un convertisseur 20 bits à haute résolution avec une sensibilité jusqu'à 0,095 mg/LSB et un faible bruit (35µg/√Hz), garantissant la restitution précise des signaux temporels même en présence d'un bruit de fond élevé. L'interface Ethernet 10/100 Mbps standard permet l'envoi direct de paquets d'ondes brutes vers des serveurs supérieurs sans passerelle intermédiaire, assurant une transmission bout en bout à faible latence. Sa conception décentralisée est adaptée à la surveillance en ligne et à l'évaluation de l'état tout au long du cycle de vie d'éléments tournants critiques (moteurs, pompes, ventilateurs, réducteurs, boîtes de vitesses) pour la maintenance prédictive.

Caractéristiques principales

• Plage de mesure ±50g
• Sensibilité 0,095 mg/LSB
• Bande passante / fréquence de réponse DC–10 kHz
• Faible bruit 35µg/√Hz
• Fréquence d'échantillonnage 80 kHz
• Acquisition transitoire trois axes (X / Y / Z)
• Interface de communication : Ethernet (10/100 Mbps), envoi direct d'ondes brutes
• Alimentation : 12V
• Indice de protection : IP67
• Température de fonctionnement (récap.) : -10 ℃ à +70 ℃

Paramètres de performance

• Modèle : GHA360
• Plage de mesure : ±50g
• Sensibilité : 0,095 mg/LSB
• Axes de mesure : X / Y / Z
• Fréquence de réponse / bande passante : DC~10 kHz
• Fréquence d'échantillonnage : 80 kHz
• Données transitoires : signaux transitoires X, Y, Z
• Interface de communication : Ethernet (10/100 Mbps)
• Adresse du dispositif : l'usine règle par défaut sur '1'
• Température ambiante de fonctionnement : -40℃ ~ +85℃
• Méthode d'installation : montage magnétique ou fixation par vis double extrémité (trou inférieur M5*6)
• Indice de protection : IP67
• Dimensions : Ø23.6×H60.6mm
• Poids produit : ≤105g

Dimensions du produit
Ø23.6×H60.6mm (reportez-vous au schéma pour le dessin des cotes)

Spécifications techniques

• Plage de mesure : ±50g
• Sensibilité : 0,095 mg/LSB
• Axe : X / Y / Z (acquisition transitoire trois axes)
• Fréquence de réponse / bande passante : DC ~ 10 kHz
• Fréquence d'échantillonnage : 80 kHz
• Bruit : 35µg/√Hz
• Communication : Ethernet (10/100 Mbps), prise en charge de l'envoi direct d'ondes brutes
• Alimentation : 12V
• Indice de protection : IP67
• Température ambiante de fonctionnement : -40℃ ~ +85℃ (table) et -10 ℃ à +70 ℃ (récap.)
• Installation : montage magnétique ou par vis double extrémité (trou inférieur M5*6)
• Dimensions : Ø23.6×H60.6mm
• Poids produit : ≤105g
