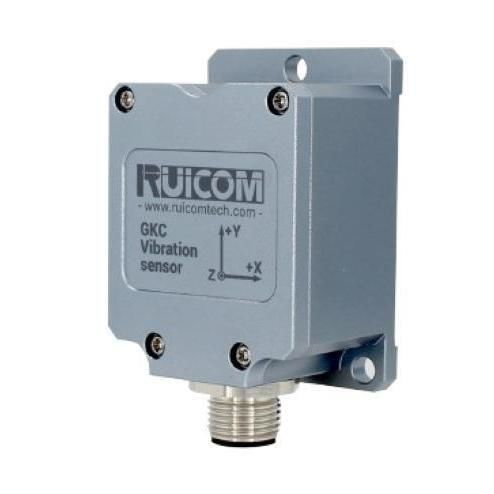

Capteur de vibrations MEMS GKC370

pour la surveillance de machinespour la maintenance conditionnelle de machinespour la maintenance préventive

Présentation du produit
Le GKC370 est un capteur de vibration capacitif MEMS triaxial fournissant une sortie analogique en tension (typiquement 0,5–4,5 V, point zéro 2,5 V). Conçu pour la surveillance d'état industrielle et le diagnostic des machines tournantes, le capteur intègre une compensation température/process pour garantir linéarité et stabilité long terme, assurant des mesures de vibration fiables.

Caractéristiques techniques

• Blindage intégré EMC et RFI
• Mode de fonctionnement basse consommation
• Plages de mesure configurables : ±2g, ±4g, ±8g, ±16g
• Interface de sortie en tension, couplage DC
• Réponse en fréquence : 0 Hz à 200 Hz (filtre passe-bas intégré)
• Auto-test intégré pour vérification en temps réel de l'état

Points forts

• Détection MEMS triaxiale (axes X, Y, Z)
• Sortie analogique en tension, typ. 0,5–4,5 V
• Plages mesurables sélectionnables ±2g à ±16g
• Fonction d'auto-test embarquée
• Indice de protection IP67

Paramètres de performance
Modèle : GKC370
Plage de mesure : ±2g ~ ±16g (configurable)
Axe de mesure : axes X, Y, Z
Résolution : <1 mg
Accélération au point zéro : 2,5 V (sortie tension)
Sortie pleine échelle : 0,5–4,5 V (sortie tension)
Linéarité : 1%
Répétabilité mise sous/tension : <2 mg
Fréquence de réponse : 0–200 Hz (filtre passe-bas intégré)
Bande passante : 200 Hz @ 3 dB
Choc : >100 g @ 11 ms (demi-onde sinusoïdale)
Temps de récupération après choc : <1 ms
Température de fonctionnement : -40 ~ +85 °C
Température de stockage : -40 ~ +85 °C
Tension d'alimentation : 9–36 V DC
Consommation maximale : 35–38 mA @ 12 V DC
Densité de bruit : <25 µg/√Hz @ ±2g; <60 µg/√Hz @ ±16g
Incertitude maximale d'étalonnage : <1 mg
Protection électrique : blindage EMC et RFI
Fiabilité : MIL-HDBK-217 Niveau 2
Auto-test : ±1 g @ 10 Hz, mise à la terre ST
Classe de protection : IP67
Dimensions produit : L55 × W37 × H29 mm
Poids produit : ≤120 g (hors câble)

Caractéristiques / spécifications techniques

• Modèle : GKC370
• Type : Capteur de vibration capacitif MEMS triaxial, sortie tension
• Plages de mesure (sélectionnables) : ±2g, ±4g, ±8g, ±16g
• Sortie : Tension analogique 0,5–4,5 V (point zéro 2,5 V)
• Résolution : <1 mg
• Linéarité : 1%
• Réponse en fréquence / Bande passante : 0–200 Hz; 200 Hz @ 3 dB
• Bruit : <25 µg/√Hz (@ ±2g); <60 µg/√Hz (@ ±16g)
• Tension d'alimentation : 9–36 V DC; consommation 35–38 mA @ 12 V
• Résistance aux chocs : >100 g @ 11 ms; récupération <1 ms
• Température fonctionnement / stockage : -40 ~ +85 °C
• Indice de protection : IP67; blindage EMC et RFI
• Fonction d'auto-test intégrée pour la surveillance en temps réel
• Dimensions : 55 × 37 × 29 mm; Poids ≤120 g (hors câble)
