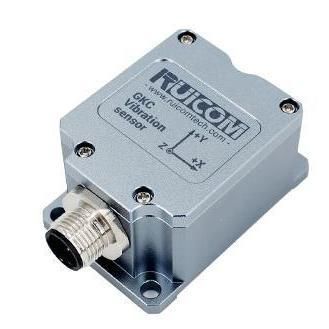

Capteur de vibrations MEMS GKC378

pour la surveillance de machinespour la maintenance préventivepour vibromètre

Présentation du produit
Le GKC378 est un capteur de vibration triaxial basé sur la technologie capacitive MEMS en silicium monocristallin. Il fournit une sortie analogique en courant DC-couplée 4–20 mA et intègre des éléments sensibles capacitatifs à faible bruit ainsi que des circuits d'adaptation et de compensation embarqués pour réduire la dérive thermique et les variations de procédé. Le capteur présente une architecture basse consommation, une protection EMC/RFI intégrée et une fonction d'auto-test permettant de vérifier l'état des éléments de mesure et de la chaîne de signal. Applications typiques : surveillance des vibrations d'équipements industriels, évaluation de l'intégrité structurelle et contrôle de mouvement.

Caractéristiques clés

• Capteur de vibration MEMS triaxial (axes X, Y, Z)
• Sortie courant DC-couplée 4–20 mA, compatible avec les boucles industrielles
• Plages de mesure configurables : ±2 g, ±4 g, ±8 g, ±16 g (réglage usine)
• Réponse en fréquence optimisée pour mesures statiques et dynamiques basse fréquence (0–200 Hz)
• Fonction d'auto-test intégrée pour vérifications sur site
• Protection IP67 et blindage EMC/RFI intégré

Paramètres de performance

• Modèle : GKC378
• Plage de mesure : ±2 g ~ ±16 g (configurable)
• Axes de mesure : X, Y, Z (triaxial)
• Résolution : < 1 mg
• Sortie point zéro : 12 mA (courant)
• Sortie pleine échelle : 4–20 mA (courant)
• Linéarité : 1%
• Répétabilité mise sous/tension : < 2 mg
• Fréquence de réponse : 0–200 Hz (filtre passe-bas intégré)
• Bande passante : 200 Hz @ 3 dB
• Choc : > 100 g @ 11 ms (demi-sinusoïde)
• Temps de récupération après choc : < 1 ms
• Température de fonctionnement : -40 à +85 °C
• Température de stockage : -40 à +85 °C
• Tension d'alimentation : 9–36 V DC
• Consommation maximale : 35–38 mA @ 12 V DC
• Densité de bruit : < 25 µg/√Hz (@ ±2 g) ; < 60 µg/√Hz (@ ±16 g)
• Incertitude maximale d'étalonnage : < 1 mg
• Protection électrique : blindage EMC et RFI
• Fiabilité : MIL-HDBK-217 niveau 2
• Auto-test : ±1 g @ 10 Hz
• Indice de protection : IP67
• Dimensions : L55 × l37 × H29 mm
• Poids : ≤ 120 g (hors câble)

Caractéristiques / Spécifications techniques

• Signal de sortie : courant DC-couplé 4–20 mA
• Plages de mesure : ±2 g, ±4 g, ±8 g, ±16 g (configurables)
• Axes : triaxial (X, Y, Z)
• Résolution : < 1 mg
• Réponse en fréquence / bande passante : 0–200 Hz (200 Hz @ 3 dB)
• Linéarité : 1%
• Tension d'alimentation : 9–36 V DC
• Consommation : 35–38 mA @ 12 V DC (max)
• Densité de bruit : < 25 µg/√Hz (@ ±2 g), < 60 µg/√Hz (@ ±16 g)
• Auto-test : intégré (±1 g @ 10 Hz)
• Indice de protection : IP67
• Protection électrique : blindage EMC et RFI
• Dimensions : L55 × l37 × H29 mm
• Poids : ≤ 120 g (hors câble)
