Connecteur d'alimentation électrique

circulaireà baïonnetteM40

Présentation du produit

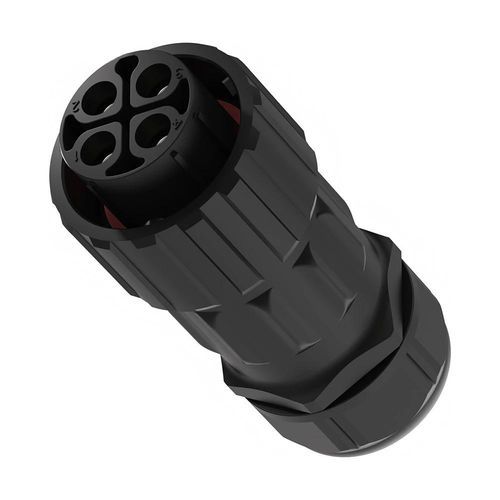

Le connecteur étanche M40 4 plots est un connecteur à verrouillage par baïonnette, 120A et 600V, conçu pour la recharge VE, les systèmes de stockage d'énergie et les liaisons de packs batteries. Il offre un niveau de protection IP67 et une matière auto‑extinguible UL94‑V0 pour les environnements extérieurs et industriels.

Caractéristiques principales

• Courant nominal 120A — contacts en cuivre argenté Ø 6,0 mm pour la transmission de forte intensité.
• Mécanisme à baïonnette — verrouillage quart de tour pour un accouplement rapide et une retenue anti‑vibration.
• Protection IP67 — étanchéité à la poussière et immersion temporaire.
• Compatibilité recharge VE — adapté aux stations de recharge, systèmes de stockage et connexions de batteries.
• Plage de température étendue — fonctionnement de -40℃ à 105℃.
• Coque ignifuge — matériaux classés UL94‑V0.
• Certifications internationales — ISO9001, CE, UL, RoHS (TÜV disponible).

Spécifications techniques

• Modèle : Série M40 (4 plots)
• Diamètre contact : 6,0 mm
• Courant nominal : 120A
• Tension nominale : 600V
• Tension de tenue : 3000V
• Section de câble : 4 mm²–16 mm² (10–5 AWG)
• Diamètre max : MAX Φ25,0 mm
• Niveau de protection : IP67
• Mode de connexion : Verrou à baïonnette (quart de tour)
• Indice de résistance au feu : UL94‑V0
• Température d'utilisation : -40℃ à 105℃
• Certifications : ISO9001, CE, UL, RoHS
• Configurations de broches disponibles : 2, 3, 4, 5, 2+4, 3+9 (voir matrice pour diamètres et courants)

Applications

• Stations de recharge VE et interfaces embarquées
• Systèmes de stockage d'énergie (ESS) et armoires batteries
• Interconnexions de packs batteries et points de maintenance
• Distribution d'énergie extérieure pour sites industriels

Informations de commande

• Assemblages câbles et configurations de broches personnalisés sur demande.
• Vérifier la face d'accouplement et l'empreinte panneau avant installation.
• Consulter la fiche technique pour les détails broche par broche et les procédures d'étanchéité.
