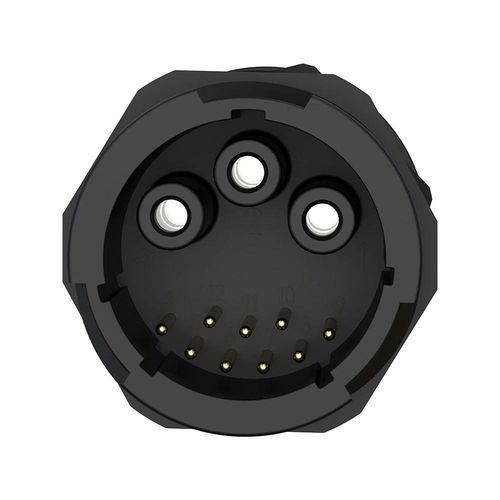

Connecteur hybride

à baïonnetteM402+4 broches

Présentation

• Connecteur étanche à verrouillage par baïonnette 50A+10A, conçu pour le contrôle industriel, la transmission d'alimentation et de signaux en environnements difficiles.
• Combine trois broches haute intensité (50A, 3,6 mm) et neuf broches multi-signal (10A, 1,5 mm) dans un boîtier M40 unique.
• Verrouillage quart de tour à baïonnette avec dispositif anti-vibration pour un branchement/débranchement rapide et sécurisé.
• Étanchéité standard IP67 ; options IP68 et IP69K disponibles pour immersion prolongée ou applications de lavage.
• Certifié selon les normes internationales : UL, TUV, CE et RoHS.

Points forts du produit

Protection étanche et anti-poussière à haute fiabilité
Les modèles respectent la norme IP67 pour immersion temporaire et proposent en option IP68/IP69K pour immersion prolongée ou contraintes de lavage intensif.

Large plage de température de fonctionnement
Plage d'utilisation de -40°C à +105°C (certaines variantes pour stockage d'énergie jusqu'à +125°C) adaptée aux climats extrêmes et environnements industriels.

Boîtier ignifuge haute résistance
Boîtier en plastique technique avec classement UL94 V-0 et conception structurale offrant résistance aux chocs pour protéger les contacts.

Durabilité élevée en cycles de connexion
Validé pour plus de 500 cycles de connexion/déconnexion pour garantir des performances de contact stables en usage fréquent.

Polyvalence électrique et mécanique
La configuration hybride permet d'intégrer puissance et signaux dans un encombrement réduit, simplifiant le câblage et les connexions en armoire.

Spécifications

• Configurations : 2, 3, 4, 5, 2+4, 3+9 broches (série M40).
• Diamètres de broche : 8,0 mm (2 broches) ; 6,0 mm (3/4 broches) ; 3,6 mm (5 broches et broches puissance) ; variantes hybrides 6,0+1,5 mm ou 3,6+1,5 mm.
• Intensités nominales : jusqu'à 150A (2 broches), 120A (3/4 broches), 50A (5 broches), hybrides 120A+10A ou 50A+10A selon configuration.
• Tensions nominales : jusqu'à 600V pour les circuits principaux ; variantes hybrides incluent 60V pour les broches signal ; voir la fiche technique par configuration.
• Tension d'isolement : jusqu'à 5000V selon configuration.
• Plage de câbles : de 0,3mm² à 25mm² selon configuration (voir datasheet).
• Niveau de protection : IP67 standard (options IP68/IP69K disponibles).
• Mode de connexion : verrouillage à baïonnette quart de tour avec dispositif anti-vibration.
• Durabilité : supérieur à 500 cycles de connexion.
• Certifications : ISO9001, CE, UL, RoHS, couverture TUV possible.

Applications

• Systèmes de contrôle industriels, réseaux PLC et boucles de rétroaction d'automatisation.
• Connexions hybrides alimentation + multi-signaux pour réduire la complexité du faisceau de câbles.
• Équipements extérieurs et installations en milieux agressifs nécessitant étanchéité IP67 et verrouillage sécurisé.

Caractéristiques / Spécifications techniques

• Série : série de connecteurs hybrides M40 (configuration 3+9 broches disponible).
• Configuration hybride : intègre des broches puissance haute intensité (50A) et des broches multi-signal (10A) dans un même boîtier.
• Verrouillage : baïonnette quart de tour avec conception anti-vibration.
• Protection : IP67 standard ; IP68/IP69K en option selon modèle.
• Matériau & classement d'inflammabilité : boîtier en plastique technique, UL94 V-0.
• Température de fonctionnement : -40°C à +105°C (certaines variantes jusqu'à +125°C).
• Durabilité : >500 cycles de connexion.
• Électrique : se référer aux valeurs courant/tension par configuration.
• Certifications : ISO9001, CE, UL, RoHS, TUV disponible.
