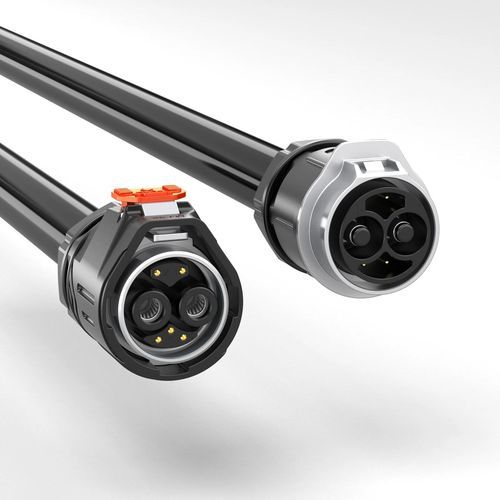

Connecteur hybride

verrouillable par clipsmulticonducteurà 2 broches

Résumé du produit
Le connecteur étanche hybride MJ32 combine deux contacts puissance 120A et cinq contacts signal 10A dans une interface QuickLock, classée IP67, destinée au câblage BMS et aux commandes industrielles.

Principales caractéristiques

• 120A puissance + 10A signal – Connecteur hybride avec broches puissance 6,0 mm (120A) et broches signal 1,5 mm plaquées or (10A).
• Mécanisme QuickLock – Connexion sans outil avec retour audible et conception anti‑vibration pour un verrouillage sûr.
• Protection IP67 – Interface étanche contre la poussière et l'immersion temporaire (vérifier conditions d'accouplement et d'installation pour votre application).
• Conçu pour BMS et contrôle industriel – Optimisé pour les systèmes de gestion de batterie, la transmission hybride de signaux et le câblage industriel.
• Certifications internationales – Fabrication sous processus ISO9001 ; variantes de la série listent CE, UL et RoHS (valider la documentation applicable au modèle/configuration précis).

Notes
Confirmez la configuration 2+5 broches avant commande. La cote 120A pour la puissance et 10A pour les signaux concerne des groupes de contacts distincts et ne doit pas être intervertie. Validez les charges continues et de pointe, la tension de service par circuit, la température ambiante, la section du conducteur, le diamètre extérieur du câble, l'attribution des broches et le dégagement panneau. Vérifiez l'élévation de température et l'étanchéité sur le câble assemblé dans vos conditions d'application.

Détails produit (tableau des spécifications)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4
Nombre de broches | 2 | 3 | 4 | 2+5
Diamètre broche X nombre | 6.0 | 4.0 | 4.0 | 6.0+1.5
Courant assigné | 120A | 80A | 80A | 120A+10A
Tension assignée | 600V | 600V | 600V | 600V+60V
Tension de tenue | 3000V | 2000V | 2000V | 2000V
Section câble | 4mm²–25mm² (10–3AWG) | 4mm²–16mm² (10–5AWG) | 4mm²–16mm² (10–5AWG) | 1.0mm²–6mm² (18–9AWG)
Plage diamètre | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Niveau de protection | IP67 | IP67 | IP67 | IP67
Mode de connexion | QuickLock | QuickLock | QuickLock | QuickLock
Indice d'inflammabilité | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques techniques

• Modèle / Série : MJ32
• Dénomination commerciale : MJ32 (variante configuration 2+5 broches)
• Configuration des contacts (variante) : 2 puissance + 5 signal
• Contacts puissance : 2 × 6,0 mm, évalués 120A (par groupe puissance)
• Contacts signal : 5 × 1,5 mm plaqués or, évalués 10A (par contact signal)
• Tension assignée : 600V (puissance) + 60V (signal) pour la variante hybride
• Tension de tenue (isolement) : 2000V (variante hybride 2+5)
• Section câble (variante 2+5) : 1,0 mm² – 6 mm² (18–9 AWG) pour le groupe signal ; les contacts puissance acceptent des sections plus grandes selon le tableau
• Diamètre maximal câble assemblé : MAX Φ25.0 mm
• Protection d'entrée : IP67 si correctement accouplé et assemblé
• Mode de connexion : QuickLock (sans outil, engagement audible, anti‑vibration)
• Inflammabilité : matériau boîtier UL94‑V0
• Plage de température de fonctionnement : -40℃ à 105℃
• Durabilité d'accouplement : >500 cycles d'accouplement (validation série)
• Certifications (série) : ISO9001, CE, UL, RoHS (confirmer certificats applicables au modèle exact)
• Vérifications recommandées : valider plan d'accouplement, courants continus et de pointe par circuit, section conducteur, diamètre extérieur du câble, dégagement panneau, élévation thermique et étanchéité sur câble assemblé selon conditions d'application
