Connecteur d'alimentation électrique

fil à filcirculaireà verrouillage

Description du produit

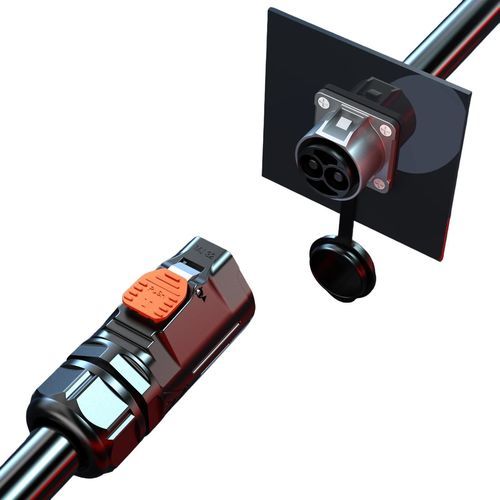

Connecteur étanche QuickLock MJ32 120A conçu pour la recharge de véhicules électriques et les systèmes de stockage d'énergie. Boîtier IP67 et contacts en cuivre argentés assurant une transmission de puissance fiable en milieu extérieur et conditions industrielles exigeantes.

Présentation

• Capacité de courant 120A – Courant nominal 120A avec broches en cuivre argenté Ø 6,0 mm pour une transmission stable.
• Mécanisme QuickLock – Connexion sans outil avec clic audible et verrouillage anti-vibration pour un accouplement sûr.
• Protection étanche IP67 – Étanchéité totale contre la poussière et immersion temporaire, adapté aux stations de recharge extérieures et aux systèmes de stockage.
• Large gamme d'applications – Compatible avec bornes de recharge VE, packs batteries et interconnexions de systèmes de stockage d'énergie.
• Certifications internationales – ISO9001, CE, UL, RoHS (options TÜV disponibles).

Tableau des spécifications
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Avantages & Remarques

• Protection étanche et anti-poussière conforme IP67 (IP68/IP69K disponibles sur certaines variantes).
• Large plage de température de fonctionnement de -40°C à +105°C (certaines séries jusqu'à +125°C).
• Boîtier retardateur de flamme conforme UL94 V-0 pour une sécurité accrue.
• Conçu pour plus de 500 cycles d'accouplement pour une durabilité en utilisation fréquente.

Spécifications techniques

• Modèle : MJ32
• Configuration de broches (exemple sur cette fiche) : 2 broches (autres variantes : 3, 4, 2+5)
• Diamètre des broches : 6,0 mm (version 2 broches)
• Courant nominal : 120A (version 2 broches)
• Tension nominale : 600V
• Tension de tenue : 3000V (version 2 broches)
• Section de câble : 4mm²–25mm² (10–3 AWG) pour 2 broches
• Diamètre maximum : MAX Φ25.0mm
• Niveau de protection : IP67
• Mode de connexion : QuickLock (sans outil, clic audible)
• Retardateur de flamme : UL94-V0
• Température de fonctionnement : -40℃ – 105℃
• Certifications : ISO9001, CE, UL, RoHS (TÜV mentionné dans la présentation)
