Connecteur hybride
fil à filà baïonnetteM40

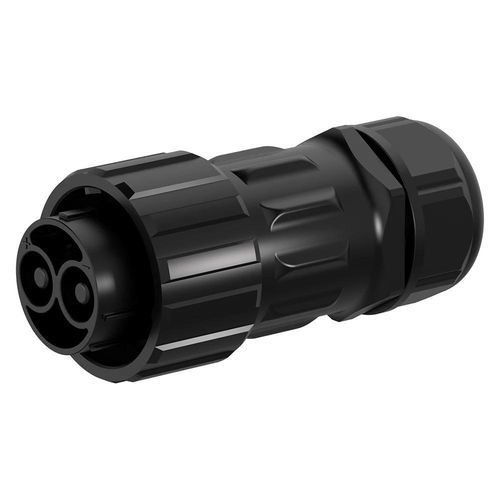

Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - fil à fil / à baïonnette / M40
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - fil à fil / à baïonnette / M40
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - fil à fil / à baïonnette / M40 - image - 2
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - fil à fil / à baïonnette / M40 - image - 3
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - fil à fil / à baïonnette / M40 - image - 4
Connecteur hybride - Shenzhen Jnicon Technology Co., Ltd. - fil à fil / à baïonnette / M40 - image - 5
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
hybride
Format
fil à fil
Type de connexion
à baïonnette
Taille
M40
Spécification électrique
de courant fort, 2+4 broches, 3 broches, 3+9 broches, 4 broches, 5 broches, à 2 broches
Domaine
pour véhicule électrique
Indice de protection
IP67
Norme
RoHS
Autres caractéristiques
pour grand nombre de cycles de connexion
Courant primaire

Min: 10 A

Max: 150 A

Tension

60 V, 300 V, 600 V

Température de fonctionnement

Min: -40 °C
(-40 °F)

Max: 105 °C
(221 °F)

Description

Courte description
Connecteur étanche M40 hybride 120A + 10A à verrouillage bayonnette, 2 broches puissance et 4 broches signal pour transmission combinée puissance/signaux.

Présentation du produit
  • Puissance et signal hybrides – 2 broches puissance (6,0 mm, 120A) et 4 broches signal (1,5 mm, 10A) dans un même boîtier M40 pour simplifier le câblage et gagner de la place.
  • Verrouillage bayonnette – Connexion en quart de tour avec conception anti-vibration pour des liaisons fiables en environnement industriel.
  • Indice de protection – IP67, étanchéité à la poussière et immersion temporaire pour usage extérieur et conditions sévères.
  • Température et durabilité – Plage de fonctionnement -40°C à 105°C et durabilité >500 cycles de connexion.


Variantes et caractéristiques électriques
  • Variantes disponibles : 2 broches | 3 broches | 4 broches | 5 broches | 2+4 broches | 3+9 broches.
  • Courants caractéristiques (exemples) : 2 broches 150A ; 4 broches 120A ; 2+4 broches 120A (puissance) + 10A (signal).
  • Tensions : broches puissance jusqu'à 600V ; broches signal jusqu'à 60V.
  • Tension de tenue : jusqu'à 5000V selon la variante.


Spécifications techniques
  • Diamètres des broches : puissance 6,0 mm ; signal 1,5 mm (variante 2+4 indiquée 6,0+1,5 mm).
  • Section de câble : puissance 4–25 mm² (10–3 AWG) ; signal 0,3–1,5 mm² (24–16 AWG).
  • Diamètre extérieur maximum : MAX φ25,0 mm.
  • Indice de résistance au feu du boîtier : UL94-V0. Certifications : ISO9001, CE, UL, RoHS, (TUV).
  • Durabilité de connexion : >500 cycles de montage/démontage.


Applications
  • Systèmes de gestion de batteries (BMS) et équipements de stockage d'énergie.
  • Distribution d'énergie et systèmes de charge pour véhicules électriques et hybrides.
  • Distribution électrique industrielle, machines extérieures et équipements en environnements sévères.


Commande et conformité
  • Référence produit : M40 configuration hybride 2+4 broches. Préciser la variante, le type de contact et la terminaison câble lors de la commande.
  • Conformité : UL, TUV, CE, RoHS. Plage de fonctionnement : -40°C à 105°C.
