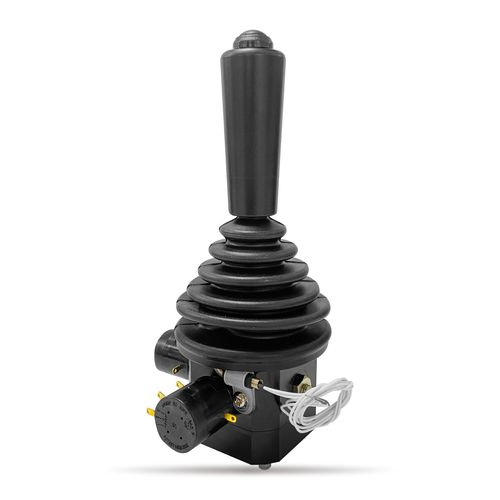

Joystick à potentiomètre C-S50JCK-11591

2 axesavec interrupteuravec boutons

Produit
C-S50JCK-11591 — Joystick à potentiomètre conçu pour applications industrielles de commande

Caractéristiques

• Joystick de taille moyenne avec potentiomètre importé intégré
• Poignées interchangeables, y compris options bouton-poussoir et éclairée
• Multiples interfaces de sortie : CANopen, USB, RS-485, sans fil, etc.

Dimensions
Schéma de dimensions disponible sur la page produit (voir galerie ou plan technique).

Spécifications générales
Angle de fonctionnement : Environ ±30° à ±35° (omnidirectionnel)
Force de fonctionnement (note) : Environ 4,5 N à 22 N
Durée de vie mécanique (joystick) : Environ 5 000 000 cycles
Température de fonctionnement : -20℃ à +65℃
Température de stockage : -20℃ à +65℃
Vibration : 10–55 Hz, 98 m/s²
Choc : 294 m/s²
Masse : Environ 460 g
Degré de protection : IP54 (au-dessus du panneau)

Spécifications électriques (Potentiomètre)
Valeur de résistance standard : 10K ±15%
Tolérance de linéarité indépendante : ±3%
Lissage de sortie : <0,2% (par rapport à la tension d'entrée)
Variation de la résistance de contact : <5% CRV
Résolution : Essentiellement infinie
Puissance nominale : 0,2 W
Tension diélectrique : 1 min (500 V A.C.)
Résistance d'isolement : >1000 MΩ (500 V D.C.)
Angle du point milieu : Environ 3° (±1,5°)
Courant du balai : 10 μA à 1 mA (max. 1 mA)

Spécifications électriques (Interrupteur)
Type d'interrupteur : Bouton-poussoir (SWPOT - switch-pot)
Courant nominal : 50 V D.C. / 0,1 A ; 24 V D.C. / 50 mA
Durée de vie mécanique : Environ 100 000 cycles (interrupteur) ; Environ 5 000 000 cycles (joystick)
Durée de vie électrique : Environ 100 000 à 1 000 000 cycles selon la configuration
Résistance d'isolement : >1000 MΩ (500 V D.C.)
Tension diélectrique : 1 min (1000 V A.C.) ; 1 min (500 V A.C.)

Spécifications spéciales disponibles

• Autres sorties/interfaces : CANopen, USB, RS-485, télécommande sans fil, etc.
• Poignées spéciales : Formes et couleurs personnalisées ; poignées avec bouton-poussoir (noir par défaut) ; option bouton-poussoir éclairé

Caractéristiques / Spécifications techniques

• Modèle : C-S50JCK-11591
• Type : Joystick à potentiomètre
• Angle de fonctionnement : Environ ±30° à ±35° (omnidirectionnel)
• Force de fonctionnement : Environ 4,5 N à 22 N
• Durée de vie mécanique (joystick) : Environ 5 000 000 cycles
• Température fonctionnement / stockage : -20℃ à +65℃
• Vibration : 10–55 Hz, 98 m/s²
• Choc : 294 m/s²
• Masse : Environ 460 g
• Protection : IP54 (au-dessus du panneau)
• Résistance du potentiomètre : 10K ±15%
• Tolérance de linéarité : ±3%
• Lissage de sortie : <0,2% (par rapport à la tension d'entrée)
• Variation résistance de contact : <5% CRV
• Puissance nominale : 0,2 W
• Tension diélectrique (potentiomètre) : 1 min (500 V A.C.)
• Résistance d'isolement : >1000 MΩ (500 V D.C.)
• Courant du balai : 10 μA à 1 mA (max. 1 mA)
• Type d'interrupteur : Bouton-poussoir (SWPOT)
• Courant interrupteur : 50 V D.C. / 0,1 A ; 24 V D.C. / 50 mA
• Durée de vie interrupteur (méc./él.) : Environ 100 000 / Environ 100 000–1 000 000 cycles
• Options : CANopen, USB, RS-485, sans fil, poignées personnalisées, bouton-poussoir éclairé
