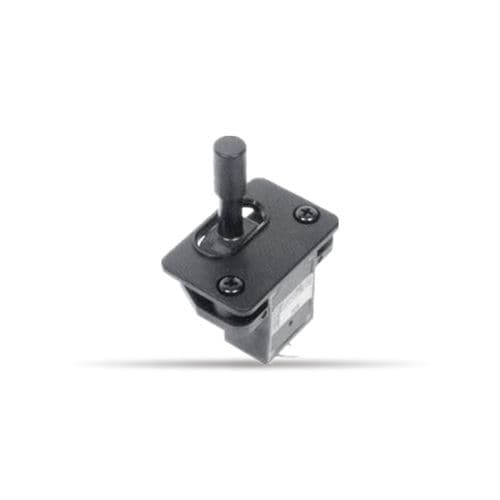

Joystick mono-axe H30JLK

à effet Hallà ressort de rappel

Présentation
Le H30JLK est un joystick magnétique (effet Hall) sans contact, mono‑axe, avec rappel par ressort au centre, conçu pour des applications de commande industrielles sensibles au coût nécessitant un retour de position fiable et une longue durée de vie mécanique.

Caractéristiques principales

• Capteur sans contact à effet Hall
• Contrôle mono‑axe (1 dimension), course ±20°–±25°
• Rappel par ressort au centre
• Conception économique adaptée aux intégrateurs OEM

Spécifications mécaniques générales
Plage de contrôle : type 1‑dimension ±20°～±25° depuis la position centrale.
Force d'opération : dispositif standard à rappel par ressort : retour automatique au centre, env. 1～2.5N (100～250gf). Avec capuchon en caoutchouc : env. 1～5.5N (100～550gf).
Plage de température d'utilisation : -20℃～+60℃.
Vibrations : 10～55Hz 98m/S2.
Choc : 294m/s2.
Durée de vie mécanique : env. 5 000 000 opérations.
Masse : env. 100g.

Spécifications électriques générales
Type : élément résistif de type IC à effet Hall intégré.
Tension d'alimentation : 5V±10% D.C.
Sortie effective : env. 0.5V～4.5V.
Tolérance de linéarité indépendante : ±3%.
Résistance de charge : >10KΩ.
Tenue diélectrique : 1 minute à 250V A.C.
Résistance d'isolement : >100MΩ (250V D.C.).
Immunité EMS : 50V/m (80MHz～1GHz 1KHz sine‑wave 80%AM modulation).

Caractéristiques techniques

• Modèle : H30JLK
• Type de produit : Joystick magnétique (effet Hall)
• Plage de contrôle : ±20°～±25° (mono‑axe)
• Mécanisme de retour : Rappel par ressort au centre
• Force d'utilisation : env. 1～2.5N (100～250gf); avec capuchon caoutchouc 1～5.5N (100～550gf)
• Température de fonctionnement : -20℃～+60℃
• Durée de vie mécanique : env. 5 000 000 opérations
• Tension d'alimentation : 5V±10% D.C.
• Sortie effective : env. 0.5V～4.5V
• Tolérance de linéarité : ±3%
• Masse : env. 100g
