Manivelle électronique de manœuvre HW62H

de commandesur mesure

Nom du produit

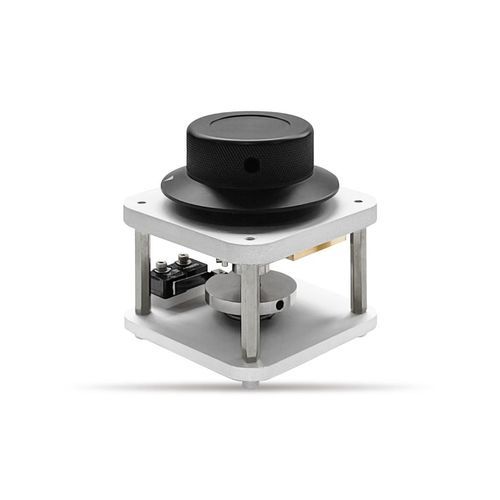

Volant de commande HW62H (montage en panneau)

Présentation

• Volant de commande compact pour montage en panneau
• Rupteur(s) de position optionnel(s) au milieu et/ou en fin de course
• Angles de fonctionnement sélectionnables : ±50°, ±135°, ±160°
• Sortie par micro-interrupteur ou potentiomètre sans contact en option

Dimensions
Dessin de dimensions disponible pour le HW62H (voir la page produit pour l'image de référence).

Caractéristiques mécaniques générales

• Angle de fonctionnement : ±50°, ±135°, ±160°
• Force de fonctionnement : env. 5 N à 15 N
• Résistance d'arrêt : 120 N
• Durée de vie mécanique (type potentiomètre) : 10 000 000 cycles
• Masse : env. 350 g
• Température de fonctionnement : -30℃ à +85℃
• Degré de protection : IP65 (face/panneau)

Caractéristiques électriques générales

• Modèle standard : HW62H-0505-270-2 (autres configurations d'entrée/sortie disponibles)
• Potentiomètre sans contact : WLH22E
• Tension d'alimentation (0505) : 5 V ±10%
• Signal de sortie (0505) : 0–100% Vcc
• Résistance de charge : >100 kΩ
• Consommation (sans charge) : <16 mA
• Déviation de sortie aux extrémités : <1% Vcc
• Angle électrique : 270°

Caractéristiques électriques (micro-interrupteur)

• Calibre : 125 V A.C. / 5 A
• Durée de vie électrique (micro-interrupteur) : 200 000 cycles
• Durée de vie mécanique (micro-interrupteur) : 30 000 000 cycles
• Résistance d'isolement : >100 MΩ (500 V D.C.)
• Tension d'essai diélectrique : 1 min à 1000 V A.C.

Tension d'entrée / signal de sortie (options)

• 0505 : 5 V ±10% / 0–100% Vcc
• 2410 : 15–30 V / 0–10 V
• 2405 : 9–30 V / 0–5 V
• 2442 : 15–30 V / 4–20 mA

Spécifications spéciales disponibles

• Rupteurs de position : 0–3 détentes disponibles sur demande (p. ex. détente en position centrale, détente en fin de course)
• Cadran spécial : cadrans personnalisés disponibles sur demande
• Marquage sur cadran : marquage laser disponible ; emplacement de marquage spécifiable
• Structure mécanique spéciale : option de blocage en position centrale disponible

Spécifications techniques

• Modèle : HW62H
• Type de produit : Volant de commande (montage en panneau)
• Angles de fonctionnement disponibles : ±50°, ±135°, ±160°
• Angle électrique : 270°
• Tension appliquée typique (0505) : 5 V ±10%
• Sortie typique (0505) : 0–100% Vcc
• Autres options E/S : 0–10 V, 0–5 V, 4–20 mA
• Résistance de charge : >100 kΩ
• Courant sans charge : <16 mA
• Déviation de sortie (extrémités) : <1% Vcc
• Force de fonctionnement : env. 5–15 N
• Résistance d'arrêt : 120 N
• Durée de vie mécanique (potentiomètre) : 10 000 000 cycles
• Durée de vie électrique micro-interrupteur : 200 000 cycles ; mécanique : 30 000 000 cycles
• Protection : IP65 (face)
• Température de fonctionnement : -30℃ à +85℃
• Masse : env. 350 g
