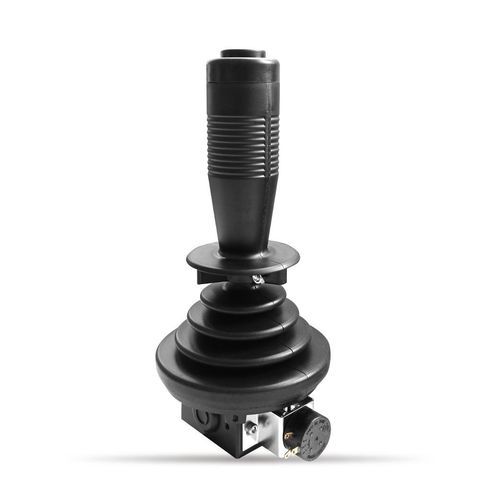

Joystick à micro-rupteur 90JAM

2 axesà potentiomètre3 axes

Présentation
Joystick potentiométrique 90JAM pour le contrôle de position/angle. Fabricant : SAKAE (Shanghai SIBO). Conçu pour des applications industrielles, disponible en versions 2D ou 3D.

Caractéristiques

• Commande en coordonnées 2D ou 3D
• Potentiomètre monté à l'extérieur (SFCP22E / SFCP22AC)
• Élément résistif en plastique conducteur
• Retour par ressort standard : retour automatique au centre

Spécifications mécaniques générales
Plage de commande du levier : type 2D : environ ±22°–±26° en omnidirection à partir de la position centrale. Type 3D : rotation supplémentaire d'environ ±45°–±50° du bouton en plus de la plage 2D.
Force d'opération : directions X/Y : environ 2–12 N (200–1 200 gf) ; direction Z (3D) : environ 20–85 mN·m (200–850 gf·cm). Le retour par ressort standard ramène automatiquement au centre.
Température de fonctionnement : -20℃ à +65℃.
Vibration : 10–55 Hz, 98 m/s².
Choc : 294 m/s².
Durée de vie : environ 5 000 000 opérations.
Masse : type 2D : environ 650 g ; type 3D : environ 750 g.

Spécifications électriques générales
Potentiomètres montés : SFCP22E (10 kΩ ±15 %, 0,2 W, plastique conducteur) pour les axes X/Y ; pour les variantes 3D avec potentiomètre d'axe Z intégré au bouton : SFCP22AC (10 kΩ ±15 %, 0,3 W). Tolérance de linéarité indépendante : ±3 %. Angle électrique de rotation pour les axes X et Y : env. 44°. Pour l'axe Z (3D, intégré au bouton) : env. 90°.
Linéarité de sortie : < 0,2 % par rapport à la tension d'entrée.
Variation de résistance de contact : < 5 % C.R.V.
Résolution : essentiellement infinie.
Tenue diélectrique : 500 V A.C. pendant 1 minute.
Résistance d'isolation : > 1000 MΩ (500 V D.C.).

Options et personnalisations

• Fixation en panneau et formes de poignée spéciales
• Mécanismes de détente ou de freinage (options 90JA)
• Options électriques supplémentaires : micro-interrupteurs, valeurs de potentiomètre alternatives, potentiomètre avec prise centrale, interrupteur de détection de position centrale, interrupteurs montés sur la poignée ou interrupteur bascule

Caractéristiques techniques (récapitulatif)

• Modèle : 90JAM
• Type : Joystick potentiométrique (2D ou 3D)
• Élément potentiomètre : Plastique conducteur (SFCP22E / SFCP22AC)
• Résistance : 10 kΩ ±15 %
• Température de fonctionnement : -20℃ à +65℃
• Force d'opération X/Y : ≈ 2–12 N ; Z : ≈ 20–85 mN·m
• Plage de commande X/Y : ≈ ±22°–±26° ; Z (3D) : supplémentaire ≈ ±45°–±50° (rotation du bouton) ; angle électrique ≈ 90° selon version
• Durée de vie : ≈ 5 000 000 opérations
• Masse : ≈ 650 g (2D), ≈ 750 g (3D)
• Tenue diélectrique : 500 V A.C. / 1 minute ; Résistance d'isolation : >1000 MΩ (500 V D.C.)
