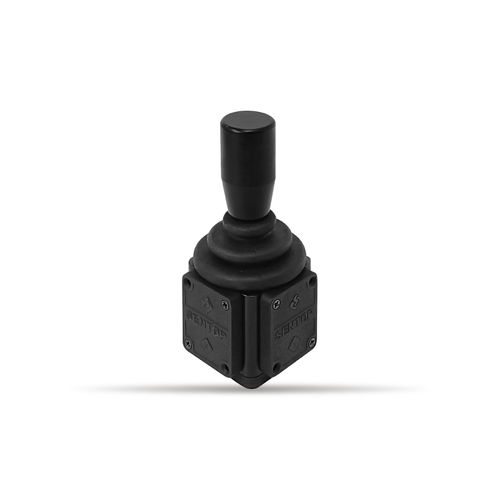

Joystick à effet Hall JH30

pour applications médicalespour applications de vidéosurveillancepour engin agricole

Vue d'ensemble

• Joystick à effet Hall (magnétique) pour montage en panneau
• Boîtier métallique, dimensions compactes
• Plusieurs signaux de sortie et caractéristiques configurables

Applications

• Machines agricoles
• Équipements médicaux
• Matériel de caméra

Dimensions
Plan de dimensions disponible (image de référence : 尺寸图_SENTOP_JH30.jpg).

Caractéristiques générales
Angle de fonctionnement : env. ±15° (à partir de la position centrale)
Force d'actionnement : env. 2,5N–6N
Force maximale d'actionnement : 100N
Durée de vie mécanique : env. 5 000 000 cycles
Plage de température de fonctionnement : -20℃ à +65℃
Plage de température de stockage : -20℃ à +65℃
Masse : env. 125 g
Indice de protection : IP65 (au‑dessus du panneau)

Spécifications électriques
Tensions d'entrée : 5V ±10% ; 15–30V
Options de sortie : 0–100% Vcc ; 0–10V ; 4–20mA
Consommation (sans charge) : <16mA ; <25mA ; <35mA
Résistance de charge : >100 kΩ ; >100 kΩ ; <600 Ω
Écart de sortie aux extrémités : <1%·VCC ; <50 mV ; <0.1 mA
Tolérance de linéarité indépendante : ±2%
Résolution : 4096 (12 bits)
Tension d'essai diélectrique : 1 min à 500V A.C.
Résistance d'isolement : >1000 MΩ (500V D.C.)

Connexions des bornes
Couleurs des fils : Rouge ; Noir ; Vert ; Blanc ; Jaune
Noms des bornes : VCC ; GND ; SW ; X ; Y

Spécifications spéciales disponibles

• Sorties analogiques spéciales : diverses configurations entrée/sortie (ex. 9–30V entrée → 0–5V sortie ; 10V → 0–10V ; 3,3V → 0–5V) ; double analogique + PWM
• Autres sorties : SSI, RS485, CANopen, USB, Modbus, LoRa sans fil, autres signaux numériques/bus
• Poignées spéciales : personnalisées, avec bouton poussoir (éclairage en option), modèles alternatifs de micro‑interrupteurs
• Options : connecteur DEUTSCH 6 broches ; module de contrôle intégré

Caractéristiques / spécifications techniques

• Modèle : JH30
• Type : Joystick magnétique (effet Hall)
• Angle de fonctionnement : env. ±15°
• Force d'actionnement : env. 2,5N–6N ; max. 100N
• Durée de vie mécanique : env. 5 000 000 cycles
• Plage de températures (fonctionnement/stockage) : -20℃ à +65℃
• Masse : env. 125 g
• Indice de protection : IP65 (au‑dessus du panneau)
• Tension d'entrée : 5V ±10% / 15–30V
• Sorties : 0–100% Vcc ; 0–10V ; 4–20mA (autres en option)
• Résolution : 4096 (12 bits)
• Tolérance de linéarité : ±2%
