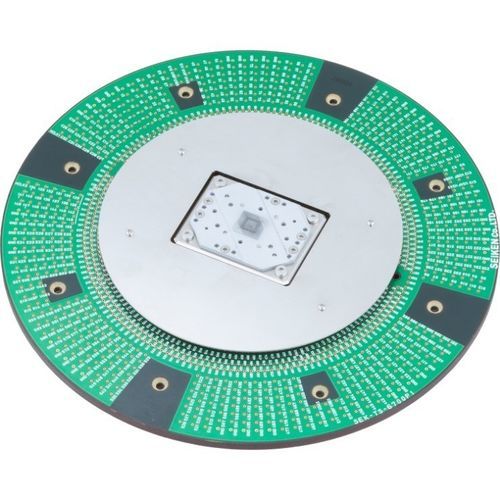

Probe card Kelvin

Les cartes de sonde Kelvin de Seiken sont spécialement conçues pour les mesures à quatre bornes (connexion Kelvin), offrant des tests de résistance très précis pour les appareils. En contrôlant indépendamment le courant (circuit de force) et la tension (circuit de détection), les mesures Kelvin éliminent efficacement l'impact de la résistance de contact, capturant la véritable résistance de l'appareil (Rs) avec précision. Dans les mesures Kelvin, deux bornes doivent entrer en contact avec une seule électrode, telle qu'une bosse de soudure ou un pad. Les cartes de sonde Kelvin de Seiken prennent en charge les mesures à pas fin à partir de pas d'électrode aussi petits que 0,35 mm. Avec la capacité de réduire l'écart entre les bornes à seulement 0,1 mm, un contact stable et fiable est réalisable même sur des électrodes ultra-petites. (Le brevet n° 5597108 s'applique à ce design.) Seiken offre un support complet pour la carte spécialisée requise pour les sondes Kelvin. De la conception de fixations personnalisées aux services de fabrication complets, nous fournissons une solution clé en main, assurant l'association parfaite entre votre carte de sonde et l'équipement de test pour une précision et une efficacité maximales. - Contact fiable avec de petites électrodes : Conçu pour les technologies miniaturisées d'aujourd'hui, assurant un contact stable même avec des bosses ultra-petites aussi petites que φ180μm. - Disposition flexible des broches pour les tests multi-puces : Profitez d'une flexibilité de conception totale - nos cartes de sonde Kelvin prennent en charge des dispositions de 100 à 1000 électrodes par puce et permettent des tests multi-puces simultanés. Toutes nos cartes de sonde avancées n'ont aucune limitation sur l'agencement des broches, à condition que les exigences de pas soient respectées. - Entretien facile avec des broches remplaçables : Maintenir des performances optimales est simple ; nos cartes de sonde Kelvin permettent un remplacement facile des broches, minimisant les temps d'arrêt et simplifiant l'entretien - tout comme nos modèles de cartes de sonde avancés. Exemple d'application : - Test de l'avant du processus de fabrication des semi-conducteurs Produits connexes : - Technologie de mesure Kelvin : Nos sondes Kelvin brevetées permettent des mesures ultra-précises et à faible résistance sur des électrodes à pas fin. Avec un contact à deux points aussi proche que 0,1 mm, elles assurent une connectivité stable, une durabilité supérieure et une précision inégalée pour les appareils de nouvelle génération. - Sockets IC Kelvin : Nos sockets Kelvin prennent en charge des tests précis à faible résistance à quatre bornes, même pour des puces ultra-compactes de moins de 1 mm. Conçus pour les technologies de pointe et les CI à haute densité, ils offrent une précision inégalée pour vos applications les plus avancées. - Supports de sonde (fixations de test personnalisées) : Également connus sous le nom de blocs de broches, les supports de sonde sont essentiels pour le sondage de précision dans les tests de composants électroniques. Nos supports de sonde assurent un alignement parfait et un contact stable, que vous utilisiez des formats standard ou que vous ayez besoin d'un design entièrement personnalisé. Caractéristiques techniques / Fonctionnalités : - Capacité de mesure à quatre bornes (connexion Kelvin) - Élimine la résistance de contact pour une mesure précise de la résistance de l'appareil - Prend en charge les mesures à pas fin à partir de pas d'électrode de 0,35 mm - L'écart entre les bornes peut être réduit à 0,1 mm pour les électrodes ultra-petites - Brevet n° 5597108 - Disposition flexible des broches : 100 à 1000 électrodes par puce, tests multi-puces pris en charge - Broches remplaçables pour un entretien facile - Conception et fabrication de fixations personnalisées disponibles
