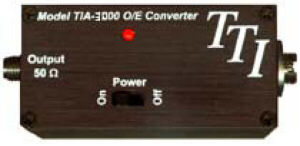

Convertisseur optique / électrique TIA-3000

de fibre optiquerapide

Caractéristiques - Largeur de bande jusqu'à 10 GHz (SM) 8,5 GHz (MM) - Réponse en longueur d'onde : 800 à 1600 nm - Faible bruit, gain élevé - Gain de conversion jusqu'à 400 V/W - Connecteur électrique de sortie SMA - Connecteur d'entrée pour fibre optique de type FC Le TIA-3000 est un instrument pour le laboratoire ou pour une utilisation sur le terrain. Ce convertisseur optique-électrique amplifié peut être utilisé avec une large gamme d'oscilloscopes et de numériseurs pour fournir l'utilité d'une sonde à fibre optique pratique et facile à utiliser. En alimentant l'unité, le signal optique qui lui est présenté est fidèlement reproduit sur le tube cathodique de l'oscilloscope ou du numériseur. Les applications de cet instrument comprennent : la vérification de la sortie des liaisons de communication par fibre optique, des liaisons de données, des réseaux informatiques par fibre optique, le test de la forme de l'œil, le fonctionnement des sources laser et le signal d'un transmetteur optique. Des cordons de raccordement dotés de connecteurs de fibres optiques de différents styles permettent d'étendre l'utilité de l'instrument. Le TIA-3000 est composé d'un détecteur InGaAs couplé à une fibre, d'un réseau de tension de polarisation inverse et d'un amplificateur à transimpédance rapide. La sortie de l'unité est acheminée vers un connecteur SMA femelle de type K. La lumière qui tombe sur le détecteur génère un courant proportionnel positif. Ce courant, multiplié par la transimpédance, produit une tension proportionnelle à la lumière incidente sur la surface du détecteur. Normalement, l'appareil est utilisé pour piloter un câble coaxial. Ce câble doit avoir une impédance caractéristique de 50 ohms et être terminé par une charge de 50 ohms au niveau de l'oscilloscope ou d'un autre appareil de mesure à utiliser.
