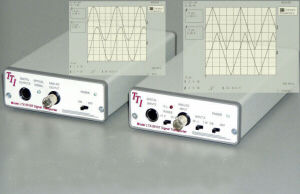

Convertisseur optique / électrique LTX-5510 series

de fibre optiqueTTLmonomode

Caractéristiques - Transmet simultanément des signaux analogiques et numériques - Bande passante analogique de DC à 12,5 MHz - Deux plages d'entrée, +/-1 V et +/-5 V - Signal analogique numérisé avec une précision de 12 bits - Quatre canaux numériques indépendants - Bande passante numérique de DC à 20 MHz Le LTX-5510 permet d'acheminer avec précision des informations analogiques et quatre canaux numériques sur des liaisons par fibre optique allant de quelques mètres à plus de 10 kilomètres. Les données analogiques entrantes sont numérisées avec une précision de 12 bits à 50 mégaéchantillons par seconde et transmises sur fibre optique à un débit de 1 Gb/s. Le récepteur acquiert ces données numériques et les transmet à l'opérateur. Le récepteur acquiert ces données numériques et reconstruit avec précision le signal analogique à l'extrémité de la liaison par fibre optique. La bande passante du signal analogique est comprise entre DC et 12,5 MHz (-3 dB). Deux gammes de tension d'entrée sont fournies, +/-1 V et +/-5 V. L'impédance d'entrée du canal analogique de l'émetteur peut être réglée à 50 ohms ou 1 mégohm (75 ohms en option). Les données analogiques sont multiplexées avec quatre signaux numériques TTL/CMOS/LVTTL indépendants qui peuvent être commutés à des taux supérieurs à 20 MHz. Deux modèles sont disponibles. Le LTX-5510-850 transmet à 850 nm sur des liaisons en fibre optique multimode d'une longueur maximale de 500 mètres, tandis que le LTX-5510-1310 transmet à 1310 nm sur une fibre monomode pour couvrir des distances supérieures à 10 kilomètres.
