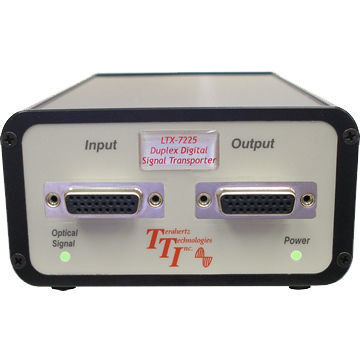

Émetteur-récepteur pour fibre optique LTX-7225

16 canauxmonomode

Ces liaisons par fibre optique convertissent jusqu'à 16 canaux indépendants d'informations numériques sur une liaison par fibre optique jusqu'à plus de 10 kilomètres avec une fibre simplex, monomode. Le LTX-7225 échantillonne chacun des canaux jusqu'à 100 millions de fois par seconde. Les signaux sont ensuite multiplexés et transmis en série sur une fibre optique à une vitesse pouvant atteindre 2 gigabits par seconde. À l'extrémité de la liaison par fibre optique, le signal est démultiplié en sorties indépendantes. Chacun de ces canaux peut être commuté à des vitesses allant jusqu'à 50 Mb/s. En utilisant le LTX-7215 en conjonction avec une unité LTX-7225, on obtient un système d'acquisition de données 12 bits couplé à une fibre à distance, qui numérise le signal à 50 Mb/s et reconstruit le signal au moyen d'un convertisseur D/A rapide. Les unités peuvent également être utilisées dans le sens inverse si nécessaire. Les applications comprennent l'acquisition de données pour les expériences de physique des plasmas, la transmission de signaux et le contrôle d'équipements sous haute tension, les opérations à travers les écrans de Faraday et la transmission précise de signaux sans bruit dans des environnements EMI hostiles. Caractéristiques techniques Généralités - Longueur d'onde du laser : 1310 nm +/- 20 nm - Taux de transmission optique : 2.0 Gb/S - Budget de perte : 7 dB - Classification de la sécurité du laser : Sécurité de classe I selon les réglementations FDA/CDRH et IEC-825-1 - Distances de transmission typiques : 10 km avec une fibre 9/125μm - Connecteurs de fibre optique : ST standard, FC disponible sur demande - Connecteur analogique : BNC - Connecteur numérique : HDMI (câble et carte de connexion fournis) - Indicateurs LED fournis : Surcharge d'entrée, signal optique et alimentation - Alimentations : Montage mural, fiches universelles, US, UK, Europe continentale et Australie incluses
