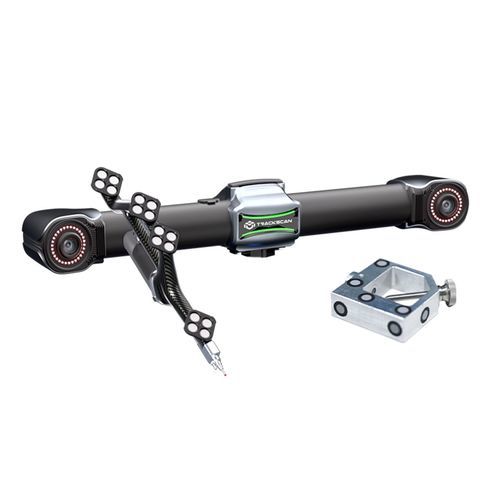

Système de géolocalisation sans fil NimbleTrack

de petite taille3Den temps réel

Présentation du produit
Le système de suivi de pose 6D de SCANOLOGY fournit un suivi en temps réel sur six degrés de liberté (6DoF) sur un large champ de vision. La solution comprend des trackers, une sonde, des adaptateurs personnalisés et un logiciel 3D dédié, et associe localisation par stéréo-vision et suivi optique pour fournir des données de pose précises pour les mesures dynamiques et statiques.

Composants du système

• Trackers
• Sonde
• Adaptateurs personnalisés
• Logiciel 3D dédié

Fonctionnalités clés

• Suivi 6DoF — Capture en temps réel de la position 3D (X, Y, Z) et de l'orientation (pitch, roll, yaw) pour un suivi complet de la pose.
• Suivi multi-cibles — Algorithmes et portée étendue permettant le suivi simultané de plusieurs cibles depuis une seule installation, utile pour le suivi d'effecteurs et la correction multi-axes des robots.
• Suivi et ajustement dynamique — Le retour de pose en temps réel facilite l'assemblage guidé et la correction automatique des écarts pour réduire les retouches.
• Compact, portable et adaptable — Conception légère et plug-and-play avec adaptateurs personnalisés pour interfacer différentes géométries de pièces et montages.
• Compensation dynamique des vibrations — Utilise des points de référence et des algorithmes de compensation dynamique pour éliminer les erreurs de déplacement en environnements vibrants ou mobiles (convient aux essais de collision).
• Sûr et extensible — Suivi optique sans contact avec prise en charge de configurations multi-trackers pour augmenter le volume de suivi sur des applications à grande échelle.

Applications

• Essais de collision
• Assemblage et inspection d'équipements aérospatiaux
• Calibration de robots et correction d'exactitude absolue
• Guidage et ajustement pour l'assemblage de pièces
• Contrôle qualité et mesure industrielle à haute productivité
• Exemples d'industries : Aérospatiale, Automobile, Énergie & Industrie lourde, Ferroviaire & Construction navale, Moulage ; cas d'usage également en santé, sculpture, enseignement, divertissement

Caractéristiques / Spécifications techniques

• Séries : NimbleTrack Series ; TrackScan Sharp Series
• Distance de suivi : NimbleTrack Series — 3,2 m ; TrackScan Sharp Series — 8,5 m
• Fréquence de suivi : NimbleTrack Series — 90 Hz ; TrackScan Sharp Series — 100 Hz
• Précision de suivi : NimbleTrack Series — 0,064 mm (3,2 m), 0,069 mm (5,2 m) ; TrackScan Sharp Series — 0,048 mm (3,5 m), 0,069 mm (5,2 m)
• Adaptateur : Personnalisé
• Plage de température d'utilisation : -10–40 °C
• Humidité de fonctionnement (sans condensation) : 10–90 % HR
• Connexion : USB 3.0, interface réseau, WiFi
• Brevets : CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B U, CN307756797SB, CN114205483B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, CN109000582B
