Système de scanning 3D NimbleTrack-CR

pour le contrôle qualitépour l'impression 3Dpour inspection

Présentation

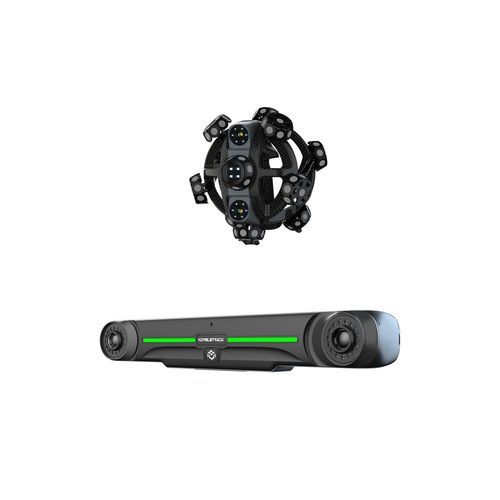

Le NimbleTrack-CR est un système de numérisation 3D intelligent et sans fil conçu pour la capture de détails fins. Basé sur les fonctionnalités avancées de la série NimbleTrack — fonctionnement sans fil, conception légère et portable, et haute précision — cette solution de nouvelle génération saisit les caractéristiques fines et les structures complexes pour la métrologie industrielle, la préservation du patrimoine, la recherche et la restauration.

Fonctionnalités principales

• Capture de haute précision grâce à un système optique de pointe et des algorithmes intelligents incluant la technologie avancée en croix et le traitement d'image sous-pixel.
• Équipé de caméras industrielles haute performance et d'algorithmes logiciels intelligents pour garantir des numérisations précises et très détaillées.
• Léger et portable : diamètre 230 mm et poids net d'environ 1,3 kg ; conçu pour tenir dans une seule valise pour le transport et le stockage.
• Edge computing et fonctionnement sans fil : module informatique embarqué, batteries intégrées pour le scanner et le tracker, conception WNIC (sans fil) pour des flux de travail de numérisation sans contrainte.
• Modes de numérisation multi-mode : prend en charge la numérisation ultra-rapide, hyper-fine et le scan de trous profonds pour s'adapter à différents besoins.
• Compatibilité multi-matériaux : numérise textiles, céramiques, bronze, tôles et plus sans besoin d'enduire la surface, protégeant ainsi les surfaces délicates.
• Adaptable à divers environnements, y compris intérieur et extérieur (même en plein soleil) et adapté aux pièces de petites et moyennes dimensions.

Logiciel et ergonomie

• Smart Resolution : ajuste automatiquement la résolution de numérisation en fonction des caractéristiques de l'objet et de l'environnement avant la numérisation.
• Indicateurs colorés : affiche en temps réel les zones numérisées et non numérisées par des couleurs différentes pour aider à identifier les angles morts et les données manquantes.
• Multi-résolution en temps réel : permet d'ajuster la résolution pendant la numérisation pour capturer les géométries complexes et les détails critiques.
• Flux de travail intégrés pour scan 3D + cartographie des textures afin de reproduire couleurs, textures et géométrie pour des archives numériques et des expositions réalistes.

Applications

• Mesure industrielle et contrôle qualité (pièces petites à moyennes, courbes et contours complexes, pales de turbine, etc.).
• Préservation du patrimoine (numérisation sans contact, sans dommage, numérisations haute fidélité pour la restauration et l'archivage numérique).
• Conception artistique, recherche éducative, rétro-ingénierie et autres tâches de numérisation.

Sécurité et certifications

• Le mode préservation du patrimoine est certifié laser Classe I pour une numérisation non intrusive et sûre des artefacts délicats.
• Les performances système et mesures sont accréditées ISO 17025 (évaluées selon VDI/VDE 2634 Partie 3 et JJF 1951).

Caractéristiques / spécifications techniques

• Type : NimbleTrack-CR
• Modes de numérisation : Numérisation ultra-rapide (17 croix laser bleues) ; Numérisation hyper-fine (7 lignes laser parallèles bleues) ; Numérisation de trous profonds (1 ligne laser bleue)
• Précision (mode scanner seul) : Jusqu'à 0,020 mm
• Précision (système) : Jusqu'à 0,025 mm
• Distance de suivi par i-Tracker : 3200 mm
• Précision volumétrique (distance de suivi 3,2 m) : 0,064 mm
• Précision volumétrique (avec système photogrammétrique MSCAN) : 0,044 mm + 0,012 mm/m
• Précision de position des trous : 0,050 mm
• Classe laser : Classe II (sécurité oculaire)
• Résolution maximale : 0,010 mm
• Distance focale : 250 mm
• Profondeur de champ : 300 mm
• Zone de numérisation maximale : 150 mm × 190 mm
• Fréquence d'image de numérisation : 120 fps
• Taux de mesure maximum : 4 900 000 mesures/s
• Dimensions de l'i-Scanner : 238 mm × 203 mm × 230 mm
• Poids de l'i-Scanner : 1,3 kg (poids net) ; 1,4 kg (avec batterie et module sans fil inclus)
• Dimensions de l'i-Tracker : 570 mm × 87 mm × 94 mm
• Poids de l'i-Tracker : 2,2 kg (poids net) ; 2,6 kg (avec batterie et module sans fil inclus)
• Dimensions de la valise de protection : 1000 mm × 425 mm × 280 mm
• Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Plage de température de fonctionnement : -10°C – 40°C
• Humidité de fonctionnement (sans condensation) : 10–90% HR
• Mode de fonctionnement sans fil : i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, suivi multi-tracker sans fil, Edge Inspection
• Standard sans fil : Wi-Fi 6, 802.11a/b/g/n/ac
• Interfaces : USB 3.0, Gigabit Ethernet
• Brevets : CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• Remarques : (1) Accréditation ISO 17025 : Basée sur la norme VDI/VDE 2634 Partie 3 et la spécification JJF 1951, la performance d'erreur de sondage (taille) (PS) est évaluée. (2) Accréditation ISO 17025 : Basée sur la norme VDI/VDE 2634 Partie 3 et la spécification JJF 1951, la performance d'espacement des sphères (SD) est évaluée.
