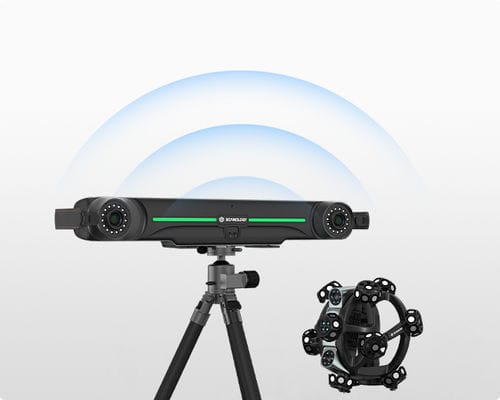

Système de scanning 3D NimbleTrack Gen2

pour bordde mesurepour inspection

Aperçu
NimbleTrack Gen2 de Scanology est un système de numérisation 3D optique sans fil combinant acquisition sans cibles, précision métrologique et portabilité. Il prend en charge la numérisation optique 3D haute résolution et un mode de numérisation portatif grand format via projection laser intégrée pour capturer efficacement des pièces de petite à très grande taille.

Points forts

• Conception sans fil avec batteries haute performance et edge computing pour une transmission de données sans fil stable et à haute vitesse.
• Taux de mesure jusqu'à 6 630 000 mesures/s.
• Précision système jusqu'à 0,025 mm ; précision scanner seul jusqu'à 0,020 mm.
• Résolution jusqu'à 0,020 mm ; distance focal 300 mm ; profondeur de champ 400 mm.
• Zone de numérisation jusqu'à 500 mm × 600 mm ; fréquence d'images 120 fps.

Modes de numérisation

• Numérisation ultra-rapide — 54 lignes laser bleues (mode haute vitesse).
• Numérisation hyperfine — 17 lignes laser parallèles bleues pour les détails fins.
• Numérisation de trous profonds — 1 ligne laser bleue supplémentaire pour les zones étroites/profondes.
• Numérisation grand format — 54 lignes pour une large couverture.
• Photogrammétrie — photogrammétrie adaptative pour la précision longue portée et volumétrique.

Caractéristiques clés

• Fonctionnement double : numérisation 3D optique et numérisation portative grand format (le tracker peut servir de scanner portatif pour étendre les nuages de points).
• Suivi étendu : tracker avec calibration en edge et structure stable offrant une distance de suivi prolongée (jusqu'à 4,2 m pour NimbleTrack-E Gen2).
• Capacité grand format : adapté aux pièces de petite à très grande taille pour des flux efficaces et précis.
• Support de sondage : adaptateurs personnalisés et i-Probe optionnel pour capture 6D et sondage de zones inaccessibles (options de sonde filaire et sans fil).
• Module d'inspection en option : mesure en niveaux de gris pour inspection précise de caractéristiques fermées (trous, fentes, bords) donnant positions et diamètres.

Applications

• Aéronautique
• Moulage / outillage
• Automobile
• Énergie et industrie lourde
• Ferroviaire et construction navale
• Inspection industrielle générale et rétroconception

Caractéristiques techniques

• Type : NimbleTrack-C Gen2 / NimbleTrack-E Gen2
• Modes de numérisation : Ultra-rapide (54 lignes bleues) ; Hyperfine (17 lignes) ; Deep hole (1 ligne supplémentaire) ; Large area (54 lignes) ; Photogrammétrie adaptative
• Précision (scanner seul) : jusqu'à 0,020 mm
• Précision (système) : jusqu'à 0,025 mm
• Distance de suivi par i-Tracker : 3500 mm (C) ; 4200 mm (E)
• Précision volumétrique : 3,5 m — 0,060 mm (C) / 0,059 mm (E) ; 4,2 m — 0,072 mm (E)
• Avec photogrammétrie : 0,044 mm + 0,012 mm/m
• Numérisation tracker seul : 0,072 mm + 0,012 mm/m
• Précision position trou : 0,050 mm
• Classe laser : Classe II (sécurisé pour les yeux)
• Résolution : jusqu'à 0,020 mm
• Distance focale : 300 mm
• Profondeur de champ : 400 mm
• Zone maximale : 500 mm × 600 mm
• Fréquence d'images : 120 fps
• Taux de mesure : jusqu'à 6 630 000 mesures/s
• Dimensions i-Scanner : 252 mm × 195 mm × 260 mm
• Poids i-Scanner : 1,3 kg (net) ; 1,4 kg (avec batterie et module sans fil)
• Dimensions i-Tracker : 570 mm × 87 mm × 94 mm
• Poids i-Tracker : 2,2 kg (net) ; 2,6 kg (avec batterie et module sans fil)
• Taille valise de protection : 1000 mm × 425 mm × 280 mm
• Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Température de fonctionnement : -10°C à 40°C
• Humidité de fonctionnement (sans condensation) : 10–90% HR
• Modes sans fil : i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, multi-tracker, Edge Inspection
• Standard sans fil : Wi‑Fi 6 ; 802.11a/b/g/n/ac
• Interfaces : USB3-B, Ethernet Gigabit
• Brevets : plusieurs brevets CN, US, KR et EP (informations fabricant)
