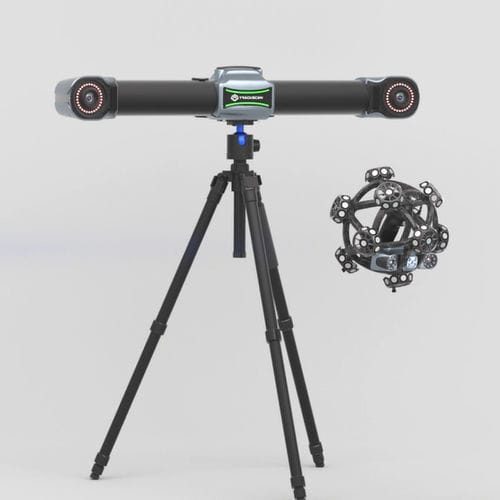

Système de scanning XYZ TrackScan Sharp

3Dpour rétro-ingéniériede mesure

Overview
TrackScan Sharp est un système de numérisation 3D optique conçu pour la mesure industrielle de gros volumes, sur longue distance et à haute précision. Le système intègre des caméras industrielles 25 MP, des processeurs embarqués pour edge computing et une alimentation par batterie pour un fonctionnement sans fil, facilitant des flux d'inspection rapides et mobiles. Il permet la mesure de grandes pièces avec une distance de suivi maximale jusqu'à 8,5 m et des volumes de mesure industriels atteignant 135 m³ (selon modèle).

Key highlights

• Fonctionnement sans fil et sur batterie avec edge computing intégré dans le scanner et le tracker optique pour un traitement en temps réel et une sortie directe de coordonnées 3D.
• Suivi longue distance et grande couverture volumétrique : distance de suivi jusqu'à 8,5 m ; volumes de mesure rapportés jusqu'à 135 m³ (certaines configurations jusqu'à 233 m³).
• Mesure à grande vitesse : jusqu'à 6 000 000 mesures/s (dépend du niveau de produit).
• Modes de numérisation multiples pour capturer surfaces étendues et détails fins : ultra-rapide, hyperfin et deep-hole (selon modèle).
• Conception mécanique optimisée pour la stabilité et la stabilité thermique (technologie CFFIM) avec boîtier ergonomique pour une préhension multi-directionnelle.

Applications

• Aéronautique : inspection de grandes pièces, prototypage rapide et contrôle géométrique.
• Automobile : inspection de moules et matrices, numérisation de composants, vérification d'assemblage et contrôle qualité.
• Énergie & industrie lourde : inspection de turbines et grandes machines, maintenance et analyse de défauts.
• Rail & construction navale : numérisation de rails, pièces ferroviaires, coques, hélices et composants moteurs.
• Moules, outillage, rétro-ingénierie, recherche, divertissement et numérisation du patrimoine culturel.

Functional features

• Edge computing : processeurs embarqués dans le scanner et le tracker traitant images/données en temps réel et fournissant des coordonnées 3D.
• Plug-and-play : connexion automatique du système au démarrage pour un lancement rapide des opérations de numérisation.
• Utilisation conviviale : commandes intuitives et ergonomie pour des opérations de numérisation flexibles.
• Capture des détails fins : mode hyperfin avec lignes laser parallèles pour capturer fentes, arêtes et détails complexes avec haute résolution.
• Compatibilité polyvalente : supporte des configurations multi-tracker pour étendre la portée ; compatible avec i-Probe500 pour le palpé suivi et MSCAN photogrammetry en option pour une précision volumétrique améliorée.

Notes & additional observations
Plusieurs configurations et variantes sont proposées (TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49). Certains textes marketing mentionnent des configurations jusqu'à 99 lignes laser ; les tableaux techniques pour les variantes S/E indiquent 81 lignes laser bleues (Triple Cross Technology) et la variante 49 indique 21 croix laser bleues. Les performances de mesure, la portée et le nombre de lignes laser varient selon le modèle et la configuration. Options possibles : détection intelligente de bords (mesure en niveau de gris) et intégration robotisée pour des installations automatisées.

Caractéristiques / spécifications techniques

• Séries / modèles : TrackScan Sharp (variantes : TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49)
• Modes de numérisation (exemples) : Ultra-fast ; Hyperfine ; Deep-hole
• Lignes laser (par modèle) : Sharp-S / E : 81 lignes laser bleues (Triple Cross Technology) pour l’ultra-rapide ; 17 lignes parallèles bleues pour l’hyperfin ; +1 ligne deep-hole. Sharp49 : 21 croix laser bleues ; 7 lignes parallèles bleues pour l’hyperfin ; 1 ligne deep-hole. (Certaines configurations référencées jusqu’à 99 lignes)
• Pixels caméra (i-Tracker) : 25 MP
• Précision (selon palpation/scan) : jusqu’à 0,025 mm (indiquée comme atteignable)
• Précision volumétrique exemples (TrackScan Sharp-S) : 10,4 m³ (3,5 m) → 0,048 mm ; 35 m³ (5,2 m) → 0,069 mm ; 90 m³ (7,2 m) → 0,128 mm ; 135 m³ (8,5 m) → 0,159 mm
• Précision volumétrique exemples (TrackScan Sharp-E) : 10,4 m³ (3,5 m) → 0,049 mm ; 35 m³ (5,2 m) → 0,070 mm ; 90 m³ (7,2 m) → 0,130 mm
• Précision volumétrique exemples (TrackScan Sharp49) : 10,4 m³ (3,5 m) → 0,049 mm ; 28,6 m³ (5,0 m) → 0,067 mm ; 49,0 m³ (6,0 m) → 0,089 mm
• Précision volumétrique avec MSCAN photogrammetry : 0,044 mm + 0,012 mm/m (indiqué)
• Taux de mesure : jusqu’à 6 000 000 mesures/s (dépend du modèle ; Sharp49 indique 2 600 000 mesures/s)
• Zone de numérisation (exemple) : jusqu’à 800 mm × 700 mm (variantes S/E)
• Distance de travail : ~300 mm (typique)
• Profondeur de champ : 400 mm ; mode grand champ jusqu’à 800 mm (selon modèle/configuration)
• Résolution maximale : 0,02 mm
• Précision position trou : 0,05 mm
• Plage de taille des pièces (recommandée, exemple Sharp49) : 0,1 m – 12 m
• Température de fonctionnement : exemples : -10 – 40 °C (S/E) et 0 – 45 °C (variante 49) — selon modèle
• Humidité de fonctionnement (sans condensation) : généralement 10 – 90 % HR (selon modèle)
• Interfaces : USB 3.0, interface réseau
• Formats de sortie : .stl, .pj3, .igs, .asc et autres formats personnalisables
• Classe laser : Classe Ⅱ (sécuritaire pour les yeux)
• Certifications : CE, RoHS, WEEE, FCC (selon liste)
• Brevets : plusieurs brevets nationaux et internationaux référencés
• Options & compatibilité : intégration MSCAN photogrammetry, i-Probe500 pour le palpage suivi (filaire/sans fil), configurations multi-tracker, montage sur bras robotisé pour automatisation
