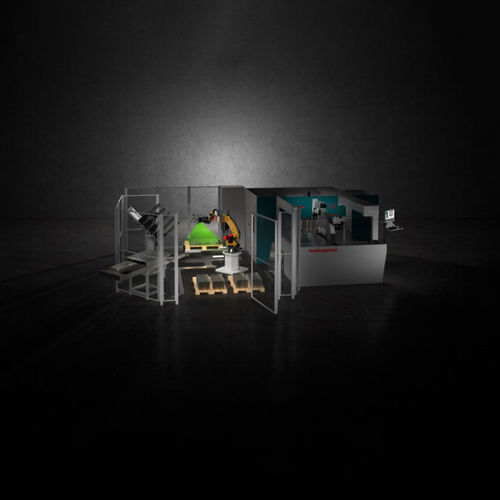

Système de vision d'inspection RVS

de détectionde contrôle qualitépour la vision industrielle

Présentation
RVS (Robot Vision System) est une application de vision artificielle qui automatise les étapes intermédiaires de reconnaissance des pièces, de manipulation et d'association de programmes pour les Panneauteuses et les cellules robotisées. Il acquiert des images du poste de chargement et de l'environnement, les interprète par vision machine et partage des données en temps réel avec la Panneauteuse et le robot pour garantir une manipulation et un positionnement précis.

Avantages clés
RVS réduit l'intervention humaine pour l'identification des pièces, raccourcit les temps de préparation, diminue le taux d'erreurs et améliore l'efficacité de production, permettant des opérations de chargement et de pliage plus rapides et plus fiables.

Intégration et flexibilité
Conçu pour s'intégrer à P-Robot et aux systèmes d'usine en amont, RVS permet le traitement totalement autonome des pièces et la manipulation d'éléments aux géométries complexes ou non centrables avec des dispositifs traditionnels par gravité.

RVS est capable :

• d'identifier des pièces même dans des piles désordonnées
• de distinguer des tôles individuelles pour des prélèvements précis
• d'identifier des palettes et des piles sans références physiques
• de partager les informations en temps réel avec la Panneauteuse et le robot afin qu'ils s'adaptent automatiquement pour une manipulation et un positionnement précis

Modes de production

• Single mode : RVS balaie le poste de chargement, reconnaît la géométrie de la pièce, associe le programme adéquat et lance la production jusqu'à l'achèvement ; idéal pour piles non ordonnées de pièces identiques afin de réduire le temps de préparation du matériau
• Joblist mode : RVS gère une liste prédéfinie de pièces, les reconnaît et les prélève en séquence avec un positionnement simple sur le poste de chargement ; idéal pour des productions planifiées afin de réduire les risques liés aux préparations manuelles
• Autorun mode : RVS scanne en continu le poste de chargement, reconnaît automatiquement les pièces et associe les programmes pour chacune jusqu'à épuisement du lot ; recommandé lorsque P-Robot est intégré aux systèmes amont pour une flexibilité maximale

Contrôles qualité (VISIO)
VISIO est un module optionnel qui vérifie les pièces en temps réel et rejette les non-conformes en comparant l'image acquise au DXF de référence. Il garantit la qualité, réduit les arrêts machine et génère un rapport final récapitulant les contrôles effectués.

Résumé des avantages

• Réduction des erreurs d'identification et de l'intervention humaine
• Accélération de la reconnaissance des pièces et de l'association des programmes
• Augmentation de la flexibilité opérationnelle via l'intégration robotique (P-Robot)
• Possibilité de manipuler des composants complexes ou non centrables
• Communication en temps réel avec la machine et le robot pour un positionnement précis
• Vérification optionnelle VISIO contre DXF avec génération de rapports

Caractéristiques techniques

• Nom du produit : RVS (Robot Vision System)
• Catégorie : application de vision artificielle optionnelle pour Panneauteuses et intégration robot
• Fonctions principales : acquisition d'image, reconnaissance de pièces, coordination de la manipulation, association automatique de programmes, partage de données en temps réel avec machine et robot
• Modes de production : Single mode, Joblist mode, Autorun mode
• Vérification qualité : VISIO optionnel pour comparaison DXF et rapport
• Intégration : conçu pour s'intégrer à P-Robot et aux systèmes d'usine en amont pour un traitement autonome
• Bénéfices principaux : amélioration de l'efficacité, réduction des déchets, augmentation de la productivité, réduction des arrêts machine et des erreurs
