Aperçu

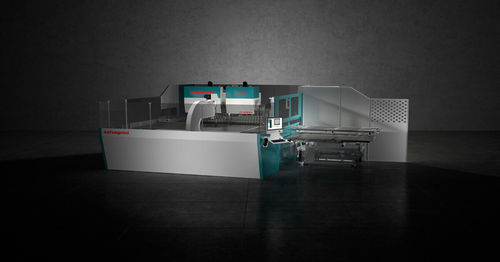

La P4 de Salvagnini est une panneauteuse automatique qui associe cycles automatiques de pliage et de manutention à quatre outils universels (lame supérieure, lame inférieure, contre-lame et serre‑flan) s'adaptant en cycle à la géométrie des pièces. Elle autorise des modes de production variables — production à l'unité, en kit ou en série mixte — sans changement manuel d'outillage ni arrêt machine.

Principales fonctions et avantages

• Pliage et cycles de manutention automatiques pour accroître le débit et réduire les opérations manuelles.
• Outils universels traitant une large gamme de matériaux et d'épaisseurs (0,5–3,2 mm) dans un même cycle.
• Adaptation des outils en cycle pour basculer sans rupture entre production unitaire, en kit et en série.
• Concept d'entraînement durable : Direct Drive avec actionneurs pneumatiques/électriques pour une efficacité énergétique et une sécurité d'utilisation.
• Système adaptatif intégré (capteurs, bending formula, MAC3.0) compensant en temps réel les variations de matériau et d'environnement pour réduire les rebuts et retouches.
• Connectivité Industrie 4.0 : LINKS, STREAM et OPS pour l'intégration et la supervision.
• Interface FACE : ergonomie unifiée et intuitive pour l'opérateur.
• Automatisation modulaire : alimentation manuelle/automatique, diverses solutions de déchargement, intégration robotisée P‑Robot.
• Accessoires optionnels : lames auxiliaires CLA, options CUT/RP, manipulateur DPM pour pièces étroites, etc.

Fonctionnement
Quatre outils universels (lame sup., lame inf., contre‑lame, serre‑flan) opèrent pendant le cycle pour traiter des épaisseurs de 0,5 à 3,2 mm sans changement d'outil. Les plis sont réalisés par mouvements interpolés et contrôlés des lames. La tôle est référencée une seule fois contre des butées mécaniques pour minimiser le temps de cycle; les imprécisions dimensionnelles sont compensées par le premier pli.

Technologies adaptatives et logiciels

• MAC3.0 : capteurs et algorithmes intégrés mesurant les caractéristiques du matériau en cycle et compensant automatiquement variations d'épaisseur, de déformation et de température.
• Bending formula : calcule en temps réel forces et trajectoires outils pour garantir précision et répétabilité.
• STREAM : suite de programmation pour réduire les temps de mise au point et améliorer la réactivité aux changements de process.
• OPS : logiciel de gestion de production pour optimiser les flux et échanger des informations avec ERP/MRP.
• LINKS : solution IoT pour suivi et analyse d'efficacité en temps réel.

Applications

• Pièces automobiles et petites pièces embouties
• Portes, cadres et panneaux de façade/modulaires
• Eléments d'ascenseurs, pièces pour froid industriel et électroménager
• Production mixte de petites et grandes pièces en tôle

Options disponibles & dispositifs auxiliaires

• Lames auxiliaires CLA : versions modulables positives/négatives pour onglets et plis courts.
• Option CUT : outil P + lame auxiliaire pour découpe séquentielle automatique; bande d'évacuation sur porte‑lame pour déchargement manuel.
• Option RP : dispositif de déplacement + outil P + lame auxiliaire pour découpe séquentielle avec bande de déchargement.
• Manipulateur DPM : dispositif à ventouses pour pièces étroites ou cadres (largeur min. 105 mm) ; avec outil P spécifique, production de panneaux jusqu'à ~45 mm.
• P‑Robot : intégration robotisée pour gestion autonome des kits, lots et pièces unitaires.

Données techniques (résumé)
Modèles : P4-2120 | P4-2226 | P4-2520 | P4-2535 | P4-2720 | P4-3126 | P4-3220 | P4-4020. Les longueurs d'entrée, diagonales et longueurs de pliage varient selon le modèle (ex. longueurs entrantes max. 2495–4000 mm ; effort de pliage max. jusqu'à 660 kN ; effort de serrage jusqu'à 1060 kN). Épaisseur minimale typique 0,5 mm ; épaisseur max. jusqu'à 3,2 mm selon matériau et angle de pliage. Voir fiche produit pour limites par modèle.

Caractéristiques techniques

• Modèle : P4
• Marque : Salvagnini
• Outils universels : lame supérieure, lame inférieure, contre‑lame, serre‑flan automatique
• Gamme d'épaisseurs : généralement 0,5–3,2 mm (dépend du matériau et de l'angle)
• Contrôle adaptatif : MAC3.0
• Suite logicielle : STREAM, OPS, LINKS
• HMI : FACE
• Options d'automatisation : alimentation manuelle/automatique, déchargement robotisé, intégration P‑Robot
