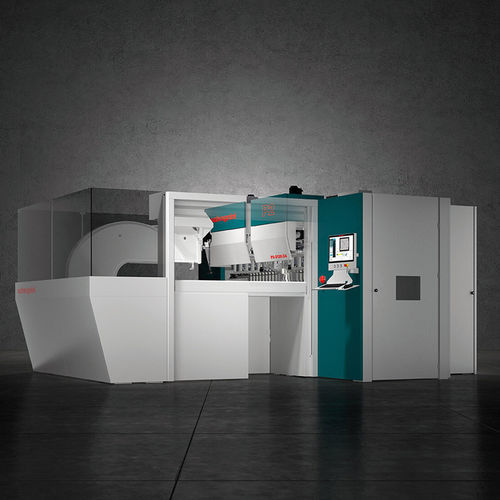

Machine de cintrage hydraulique P2 series

de tôleautomatiqueavec assistance numérique

Présentation
La P2 de Salvagnini combine productivité (cycles automatiques de pliage et de manutention) et flexibilité grâce à des outils de pliage universels qui s'adaptent à la géométrie de la pièce en cours de cycle. Conçue pour la production en kit, la production unitaire et les lots mixtes, elle intègre la manutention automatique, l'adaptation d'outil et la compensation en temps réel par capteurs.

Points clés

• Cycles automatiques de pliage et de manutention pour un débit élevé
• Outils universels en cycle (lame supérieure/inférieure, contre-lame, serre-flan) s'adaptant sans réoutillage manuel
• Adaptée aux productions unitaires, en kit et en petites séries
• Système adaptatif MAC3.0 : mesure et compensation des variations matériau/environnement en temps réel
• Impact environnemental réduit : Direct Drive et circuit d'huile fermé longue durée
• Connectivité Industrie 4.0 : LINKS, STREAM et OPS
• Options modulaires : P-Tool, outils CLA, CUT, manipulateur DPM, intégration P-Robot

Fonctionnement
Les quatre outils universels traitent une large gamme de matériaux et d'épaisseurs (typ. 0,4–3,2 mm) pendant le cycle sans arrêt machine. La tôle est centrée une fois contre des butées mécaniques contrôlées ; des mouvements interpolés des lames réalisent les plis sur toutes les faces en minimisant le temps de cycle et en absorbant les erreurs de positionnement dans le premier pli.

Système adaptatif et intelligence

• MAC3.0 : capteurs, bending formula et algorithmes détectent les variations et ajustent automatiquement les paramètres de pliage
• Formule de pliage : calcule forces et mouvements à partir de la flèche, de la température et de l'épaisseur pour garantir précision et répétabilité
• LINKS / STREAM / OPS : écosystème logiciel pour connectivité, programmation et intégration usine

Polyvalence produit et dispositifs optionnels

• Outils auxiliaires pour géométries particulières et solutions de chargement/déchargement automatisées (porte PIN2, robot PIN3)
• P-Tool pour panneaux étroits, plis tubulaires, rayonnés ou emboutissages intrusifs
• Outils CLA : lames auxiliaires modulaires pour plis partiels et longueurs courtes
• Option CUT : P-Tool + lame auxiliaire pour cisaillage séquentiel automatique de profils
• Manipulateur DPM : ventouses pour pièces étroites (largeur min. 105 mm ; avec P-Tool panneaux jusqu'à 45 mm)
• P-Robot : intégration robotisée pour production autonome en kit ou pièce unique

Applications / Exemples

• Portes et panneaux d'appareils frigorifiques
• Portes d'ascenseur et portes en acier galvanisé
• Panneaux industriels pour automobile, électroménager, HVAC, signalétique et sous-traitance

Caractéristiques techniques

• Modèle : P2
• Longueur maximale tôle en entrée (mm) : P2-1620 1995 ; P2-2120 2495 ; P2-2226 2815 ; P2-2520 2795 ; P2-3020 3175
• Largeur maximale tôle en entrée (mm) : P2-1620 1414 ; P2-2120 1600 ; P2-2226 1600 ; P2-2520 1600 ; P2-3020 1600
• Diagonale maximale manipulable (mm) : P2-1620 2000 ; P2-2120 2500 ; P2-2226 2820 ; P2-2520 3200 ; P2-3020 3200
• Force maximale de pliage (kN) : P2-1620 240 ; P2-2120 330 ; P2-2226 590 ; P2-2520 660 ; P2-3020 660
• Force maximale de serrage (kN) : P2-1620 380 ; P2-2120 530 ; P2-2226 635 ; P2-2520 1060 ; P2-3020 1060
• Longueur maximale de pliage (mm) : P2-1620 400–1000 ; P2-2120 1000–1600 ; P2-2226 2180 ; P2-2520 2200 ; P2-3020 2500 / 3048
• Hauteur maximale de pliage (mm) : P2-1620 203 ; P2-2120 203 ; P2-2226 260 ; P2-2520 203 ; P2-3020 203
• Gamme d'épaisseurs : min. 0,4 mm ; maxi selon matériau et angle (ex. acier UTS 410 N/mm² jusqu'à 3,2 mm à ±90° ; inox 2,5 mm à ±90° ; alu jusqu'à 4,0 mm) — se référer au tableau technique pour détails
• Puissance absorbée moyenne (kW) : 3,0–5,0 selon modèle
• Niveau sonore (dB) : typ. 68–69 dB (Directive Machines 2006/42/EC)
