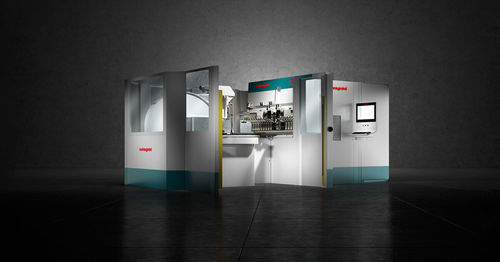

Machine de cintrage de tôle PX

automatiqueà assistance numériquede formage

Aperçu
La PX est une panneauteuse compacte et automatique conçue pour des productions flexibles de pièces unitaires, kits et petites séries. Elle associe outils de pliage universels en cycle, cycles de manutention automatisés, contrôle adaptatif et connexions Industrie 4.0 pour garantir répétabilité sur matériaux variés et productions mixtes.

Points clés

• Outils de pliage universels : lame supérieure/inférieure, contre-lame et serre-flan s'adaptent automatiquement en cycle pour une large plage d'épaisseurs et de matériaux sans réoutillage manuel.
• Cycles automatiques de pliage et de manutention offrant une productivité élevée (cycles avancés réalisant en moyenne jusqu'à 17 plis/min).
• Contrôle adaptatif (bending formula, MAC3.0) : capteurs et algorithmes détectent les variations du matériau (déformations, température, épaisseur) et ajustent les paramètres pour réduire les rebuts et retouches.
• Sécurité : marquage CE ; chargement/déchargement contrôlé par barrières optiques pour la protection des opérateurs.
• Intégration robotisée : interface CI pour robot de chargement/déchargement (robot côté gauche) et paroi latérale amovible pour installation robot ; option P-Robot pour production autonome de kits/lots/pièce unique.
• Connectivité & logiciels : FACE HMI pour une exploitation intuitive ; LINKS, STREAM et OPS pour IoT, programmation et gestion de production / intégration ERP.

Fonctionnement (résumé)
Quatre outils universels (lame sup/inf, contre-lame, serre-flan) travaillent en cycle pour traiter des matériaux usinables (ex. plage 0,5–2,5 mm) sans arrêt pour changement d'outils. La tôle est référencée une fois contre butées mécaniques contrôlées ; le pliage s'effectue par mouvements interpolés contrôlés et la formule de pliage définit force et mouvements en temps réel pour garantir précision et répétabilité.

Applications / Exemples

• Pliage de portes de réfrigérateur en inox et de tiroirs en tôle fine.
• Production de pièces unitaires, assemblages en kit et lots unitaires sans réoutillage manuel grâce à l'adaptation automatique du serre-flan.

Données techniques (tableau)
Modèle : PX
Longueur maximale tôle en entrée (mm) : 2495
Largeur maximale tôle en entrée (mm) : 1600
Diagonale maximale manipulable (mm) : 2500
Longueur maximale de pliage (mm) : 2180
Hauteur maximale de pliage (mm) : 203
Force maximale de pliage (kN) : 330
Force maximale de serrage (kN) : 530
Épaisseur minimale (mm) : 0.4
Épaisseur maximale et angle de pliage acier, UTS 410 N/mm² (mm) : 3.2 (±90°) / 2.5 (±120°) / 2.1 (±135°)
Épaisseur maximale et angle de pliage acier inox, UTS 660 N/mm² (mm) : 2.5 (±90°) / 2.1 (±120°) / 1.6 (±130°)
Épaisseur maximale et angle de pliage aluminium, UTS 265 N/mm² (mm) : 4.0 (±120°) / 3.5 (±130°)
Puissance absorbée moyenne (kW) : 5
Niveau sonore (Directive Machines 2006/42/EC) (dB) : 70

Caractéristiques / Spécifications techniques

• Modèle : PX
• Outils universels : lame sup/inf, contre-lame, serre-flan (adaptation automatique en cycle)
• Longueur maximale tôle en entrée : 2495 mm ; largeur maximale : 1600 mm ; diagonale rotative max : 2500 mm
• Longueur maximale de pliage : 2180 mm ; hauteur max de pliage : 203 mm
• Force maximale de pliage : 330 kN ; force maximale de serrage : 530 kN
• Plage d'épaisseur : à partir de 0,4 mm ; limites maximales selon matériau et angle (voir tableau)
• Puissance moyenne : 5 kW ; niveau sonore : 70 dB
• Normes & sécurité : marquage CE ; barrières optiques pour chargement/déchargement
• Logiciels & connectivité : FACE HMI ; LINKS, STREAM, OPS ; contrôle adaptatif MAC3.0
• Options : interface CI pour robot ; configuration P-Robot
