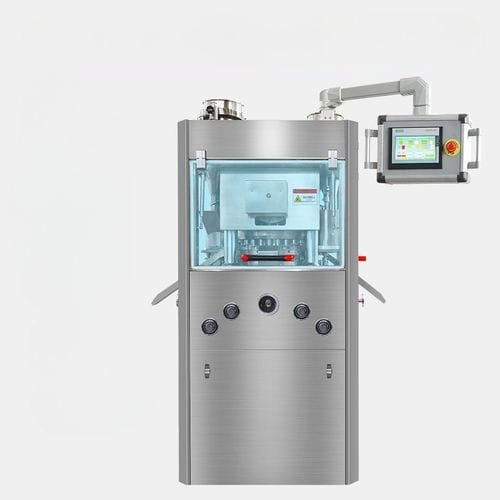

Presse à comprimés rotative ZP-15E

bicouche

Aperçu
La série ZP (modèles ZP-15E et ZP-19E) est une presse à comprimés deux couches conçue pour la production de comprimés multi-couches dans les industries pharmaceutique, nutraceutique et chimique. Elle permet l'empilement contrôlé de formulations distinctes dans un comprimé unique pour des libérations combinées, la séparation d'ingrédients incompatibles ou une dissolution progressive.

Applications

• Comprimés pharmaceutiques nécessitant plusieurs principes actifs ou couches distinctes
• Vitamines et compléments combinant vitamines, minéraux et autres actifs dans un même comprimé
• Comprimés chimiques spécifiques nécessitant des structures en couches pour séparer les composants jusqu'à l'utilisation
• Comprimés ménagers multi-fonctions (par ex. tablettes lave-vaisselle ou nettoyantes à libération progressive)

Principe de fonctionnement

• Alimentation : Granulés ou poudres sont introduits dans des trémies dédiées pour chaque couche.
• Compression : Une platine rotative munie de poinçons et matrices comprime chaque couche successivement pour obtenir un comprimé multi-couche soudé.
• Ejection : Les comprimés formés sont éjectés des matrices au fur et à mesure de la rotation.
• Collecte : Les comprimés sont récupérés pour contrôle, dépoussiérage et conditionnement.

Spécification (brève)
Jusqu'à 45 600 pièces/h
Ø max. du comprimé : 50 mm

Tableau - Comparaison des modèles

• ZP-15E — Pression max. : 120 kN ; Ø max. comprimé : 50 mm ; Épaisseur max. : 25 mm ; Capacité max. : 18 000 pièces/h
• ZP-19E — Pression max. : 100 kN ; Ø max. comprimé : 40 mm ; Épaisseur max. : 15 mm ; Capacité max. : 45 600 pièces/h

Caractéristiques principales
La série ZP est conçue comme une presse à deux rotors (double-rotary) pour comprimés bi-couches, avec des zones de travail dédiées garantissant une alimentation précise, une compression par couches et une production continue à haut rendement. Le design facilite l'alignement répétable des couches et le changement de formulation.

Principales pièces (légendes)

• Alimentateur forcé
• Sortie / dispositif d'évacuation
• Plateau tournant (tourelle)
• Prise d'échantillon de comprimé

Caractéristiques / spécifications techniques

• Série / modèles : ZP-15E, ZP-19E (série ZP)
• Pression max. : ZP-15E 120 kN ; ZP-19E 100 kN
• Ø max. du comprimé : ZP-15E 50 mm ; ZP-19E 40 mm
• Épaisseur max. du comprimé : ZP-15E 25 mm ; ZP-19E 15 mm
• Capacité max. : ZP-15E 18 000 pièces/h ; ZP-19E 45 600 pièces/h
• Industries typiques : pharmaceutique, nutraceutique, chimique, production de comprimés ménagers
• Zones de travail : alimentation, compression, éjection, collecte
