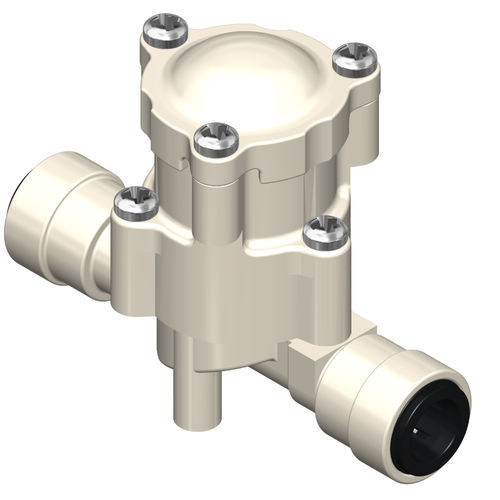

Régulateur de pression pour eau R

à diaphragmeen EPDMen silicone

Présentation

• Réducteur de pression R Series : dispositif à pression de sortie fixe pour le contrôle des eaux et fluides. Disponible en plusieurs valeurs de pression de sortie fixe et compatible avec les installations R Series (R Single, R Mini, R Componible, R Modular, R Universal).

Installation

• Montage dans toute position ; supports de fixation en plastique ou métal ou vis de fixation en option pour la fixation.

Applications

• Appareils ménagers
• Fours industriels
• Distributeurs d'eau
• Installations eau et sanitaires
• Douches et baignoires hydromassage multifonction
• Systèmes d'irrigation

Spécifications physiques

• Corps : PA 66 - 30 % fibre de verre (GF)
• Capuchon : PA 66 - 30 % GF
• Joint : silicone
• Diaphragme : EPDM renforcé
• Coiffe / noyau : résine acétalique
• Orifices : DN 10 mm ; DN 11 mm

Spécifications de fonctionnement

• Pression d'entrée maximale : 10 bar
• Température ambiante : jusqu'à 60 °C
• Température du fluide (typique) : 25 °C
• Direction du fluide : unidirectionnelle
• Pressions de sortie fixes disponibles : 0,4 ; 0,5 ; 1,2 ; 1,5 ; 2,0 ; 3,0 ; 4,0 bar
• Orifice secondaire : DN 5 mm

Connexions hydrauliques

• Raccord mâle : 1/4" ; 3/8" ; 1/2" ; 3/4"
• Raccord femelle : 1/8" ; 1/4" ; 3/8" ; 1/2"
• Embout tuyau : 10 mm ; 13 mm
• Raccords rapides : 1/4" ; 3/8" ; 6 mm ; 8 mm ; 10 mm ; 15 mm

MOQ

• Version 90° : 120 pcs
• Version 180° : 160 pcs

Modèles (résumé)
0,4 bar | Installations R Series : R Single / R Mini / R Componible / R Modular / R Universal | Pression d'entrée : Max 10 bar ; Pression de sortie : 0,4 bar | Fiche technique et diagramme disponibles
0,5 bar | Installations R Series : R Single / R Mini / R Componible / R Modular / R Universal | Pression d'entrée : Max 10 bar ; Pression de sortie : 0,5 bar | Fiche technique et diagramme disponibles
1,2 bar | Installations R Series : R Single / R Mini / R Componible / R Modular / R Universal | Pression d'entrée : Max 10 bar ; Pression de sortie : 1,2 bar | Fiche technique et diagramme disponibles
1,5 bar | Installations R Series : R Single / R Mini / R Componible / R Modular / R Universal | Pression d'entrée : Max 10 bar ; Pression de sortie : 1,5 bar | Fiche technique et diagramme disponibles
2,0 bar | Installations R Series : R Single / R Mini / R Componible / R Modular / R Universal | Pression d'entrée : Max 10 bar ; Pression de sortie : 2,0 bar | Fiche technique et diagramme disponibles
3,0 bar | Installations R Series : R Single / R Mini / R Componible / R Modular / R Universal | Pression d'entrée : Max 10 bar ; Pression de sortie : 3,0 bar | Fiche technique et diagramme disponibles
4,0 bar | Installations R Series : R Single / R Mini / R Componible / R Modular / R Universal | Pression d'entrée : Max 10 bar ; Pression de sortie : 4,0 bar | Fiche technique et diagramme disponibles

Informations supplémentaires

• Dessins techniques et vues dimensionnelles disponibles pour les variantes R Single et dual ; fiche technique PDF et diagrammes de pression fournis dans les documents produits.

Caractéristiques / spécifications techniques

• Série : R Series
• Matériau corps et capuchon : PA 66 - 30 % GF
• Joint : silicone ; Diaphragme : EPDM renforcé
• Noyau : résine acétalique
• Pressions de sortie fixes disponibles : 0,4 ; 0,5 ; 1,2 ; 1,5 ; 2,0 ; 3,0 ; 4,0 bar
• Pression d'entrée max : 10 bar
• Températures d'utilisation : ambiante jusqu'à 60 °C ; fluide typique 25 °C
• Direction du fluide : unidirectionnelle
• Connexions hydrauliques : multiples tailles de filetages mâle/femelle, embouts et raccords rapides
• MOQ : 120 pcs (90°) ; 160 pcs (180°)
