Électrovanne servo-assistée RM series

2/2 voiesNONF

Présentation

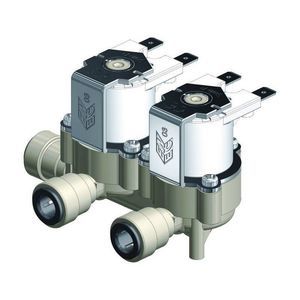

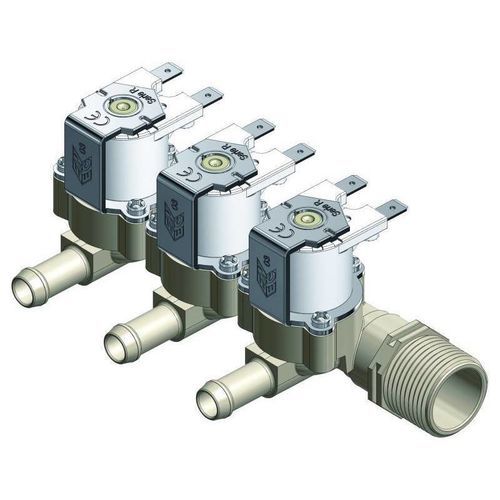

R Series Modular : électrovanne 2/2 servo-assistée, DN 11 mm, normalement fermée (NC). 1 entrée, sorties multiples avec PG10 mm. Adaptée pour l'eau potable. Disponible également en commande directe, en version normalement ouverte (NO) et bistable.

Installation
Montage dans toutes les positions. Support de fixation optionnel en plastique ou en métal pour fixation sécurisée.

Applications

• Vasque d'hydromassage
• Douches hydromassage multifonction
• Distributeurs d'eau
• Systèmes d'irrigation pour vérandas et jardins
• Fours industriels

Caractéristiques physiques
Corps de la vanne : PA 66 - 30 % fibre de verre
Membranes : NBR ; LSR ; EPDM
Noyau : acier inoxydable
Bobines : classe F (155 °C)
Assemblage : vis autoforeuses pour accès d'entretien

Caractéristiques de fonctionnement
Pression de service : 0,2 - 10 bar
Température ambiante : jusqu'à 60 °C
Température du fluide : 25 °C - 60 °C (ED 100 %) ; intermittent jusqu'à 90 °C (3 ON - 5 OFF)
Orifice : DN 11 mm
Modes de commande : normalement fermée (NC) ; normalement ouverte (NO) ; bistable
Direction d'écoulement : unidirectionnelle
KV (1 sortie) : 20,74 L/min

Connexions électriques

• Faston 6,3 x 0,8 mm
• Fils unipolaires jusqu'à 5000 mm
• Fils bipolaires jusqu'à 5000 mm

Quantité minimale de commande (MOQ)
Mod. RM 1100 - 120 pcs
Mod. RM 1200 - 80 pcs
Mod. RM 1300 - 40 pcs
Mod. RM 1400 - 24 pcs
Mod. RM 1700 - 24 pcs

Fiches techniques
Modèle, Entrée, Sortie, Orifice, M.O.Q., Filtre, Régulateur IN, Clapet IN, Support, Réducteur OUT, Clapet OUT
RM 1100, 3/4" M, 1 PG10 mm, 11 mm, 120, oui, oui, oui, oui, oui, oui
RM 1200, 3/4" M, 2 PG10 mm, 11 mm, 80, oui, oui, oui, oui, oui, oui
RM 1300, 3/4" M, 3 PG10 mm, 11 mm, 40, oui, oui, oui, oui, oui, oui
RM 1400, 3/4" M, 4 PG10 mm, 11 mm, 24, oui, oui, oui, oui, oui, oui
RM 1700, 3/4" M, 7 PG10 mm, 11 mm, 24, oui, oui, oui, oui, oui, oui

Caractéristiques / Spécifications techniques

• Type : électrovanne 2/2, servo-assistée
• Orifice : DN 11 mm
• Matériaux : PA 66 (corps), NBR/LSR/EPDM (membranes), noyau inox
• Classe de bobine : F (155 °C)
• Plage de pression : 0,2 - 10 bar
• Compatibilité fluide : adaptée pour l'eau potable
• Températures d'utilisation : continu jusqu'à 60 °C ; intermittent jusqu'à 90 °C (3 ON - 5 OFF)
• Options de commande : NC, NO, bistable
• Connexions électriques : Faston 6,3 x 0,8 mm ou câbles jusqu'à 5000 mm
• KV (1 sortie) : 20,74 L/min
