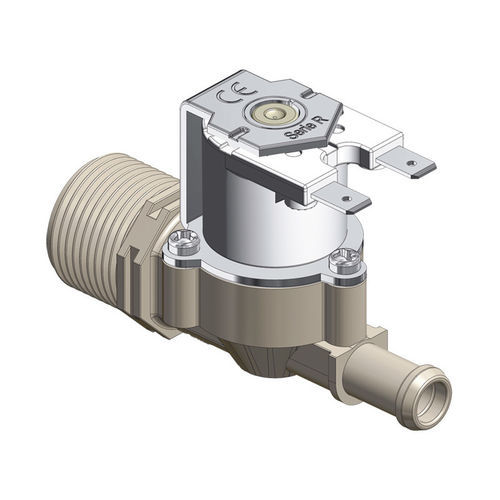

Électrovanne servo-assistée R series

2 voiesNONF

Suivi des produits Série R simple : électrovanne 2/2, dn 10mm, servo-assistée, NC (normalement fermée), 1 sortie. Convient pour une utilisation avec de l'eau potable. Egalement disponible avec entraînement direct et en version NO (normalement ouverte) et bistable. Elle peut être utilisée comme électrovanne d'entrée, pour le chargement de l'eau. Installation Dans n'importe quelle position - En option : Support de montage en plastique ou en métal Applications

• Toutes les applications de contrôle automatique de l'eau.
• Vanne d'entrée d'eau : Café et thé, équipement alimentaire, machines à glace, appareils ménagers, jacuzzis, distributeurs d'eau, applications marines, etc Spécifications physiques
  • Corps de vanne : PA 66 - 30% GF
  • Diaphragme : NBR ; LSR
  • Cœur : Acier inoxydable
  • Bobines : Classe F (155°)
  • Assemblage : Vis autotaraudeuses
  Spécifications de travail
  • Pression de travail : 0,2 - 10 bar
  • Température ambiante : Tu 60 °C
  • Température du fluide : Tm 25 °C - Tm 60 °C - ED 100% ; Tm 90 °C (3 min ON - 5 min OFF)
  • Orifice : DN 8mm ; DN 10mm
  • Contrôle : Normalement fermé (NC) ; Normalement ouvert (NO) ; Verrouillage (LC)
  • Direction du fluide : Unidirectionnel
  • KV 90° : 21,55 L/min
  • KV 180° : 16,96 L/min
  Connexions électriques
  • Faston 6,3 x 0,8 mm
  • Fils unipolaires max 5000
  • Fils bipolaires max 5000
  Connexions hydrauliques IN: Filet mâle 3/4" ; Filet mâle 3/4" GHT ; Filet mâle 1/2" ; Raccord rapide 1/4" ; Raccord rapide 6mm ; Raccord rapide 8mm ; Raccord rapide 10mm SORTIE: Filet mâle 3/4" ; Filet mâle 3/4" GHT ; Filet mâle 1/2" ; Raccord rapide 1/4" ; Raccord rapide 6mm ; Raccord rapide 8mm ; Raccord rapide 10mm MOQ
  • Simple 90° : 120 pcs
  • Simple 180° : 160 pcs
  Fiches techniques 90° (tableau) Modèle | IN | OUT | Filtre | Régulateur IN | Check IN | Restricteur OUT | Check OUT | Support | Filetage IN 3/4" GHT R181 | 3/4" M | Embout de tuyau 6,5 mm | ✓ | ✓ | ✓ | | ✓ | ✓ | R151 | 3/4" M | Embout de tuyau 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R152 | 3/4" M | queue de tuyau 13 mm (DN 8 mm) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R155 | 3/4" M | queue de tuyau 13 mm (DN 10 mm) | ✓ | ✓ | ✓ | | ✓ | ✓ | R190 | 3/4" M | 3/8 "M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R161 | 3/4" M | Embout 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R183 | 3/4" M | Raccord rapide JG 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R189 | 3/4" M | Raccord rapide JG 8 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R180 | 3/4" M | Raccord rapide JG 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R185 | 3/4" M | Raccord rapide JG 12 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | 180° Fiches techniques (tableau) Modèle | IN | OUT | Filtre | Régulateur IN | Clapet anti-retour IN | Restricteur OUT | Clapet anti-retour OUT | Support | Filetage IN 3/4" GHT R153 | 3/4" M | queue de tuyau 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R153 GHT | 3/4" M GHT | Embout de tuyau 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ ✓ ✓ R154 | 3/4" M | queue de tuyau 13 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R156 | 3/4" M | 1/4" M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R157 | 3/4" M | 3/4" M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R158 - 3/4" M - Embout 10 mm - ↪So_2713 - ↪So_2713 - ↪So_2713 - ↪So_2713 - ↪So_2713 - ↪So_2713 - ↪So_2713 - ↪So_2713 - ↪So_2713 - ↪So_2713 - R162 - 3/4" M - 3/4" M - 3/4" M - 3/4" M - 3/4" M - 3/4" M - 3/4" M - 3/4" M - 3/4" M R162 | 3/4" M | Raccord rapide 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R173 | 3/4" M GHT | Raccord rapide 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R163 | 3/4" M | Raccord rapide 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R159 | 3/4" M | Raccord rapide 8 mm | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ ↪So_ ✓ R160 | 3/4" M | Raccord rapide 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R164 | 3/4" M | Raccord rapide 12 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ Fiches techniques des modèles supplémentaires (tableau) Modèle | IN | OUT | Filtre | Régulateur IN | Check IN | Restricteur OUT | Check OUT | Support | Filetage IN 3/4" GHT | Remarque 90° R191 | 1/2" M | 1/2" M | | | | ✓ | ✓ | ✓ | ✓ | 180° R179 | 3/8" M | Ø 6mm Spigot | ✓ | | ✓ | | ✓ | | clapet anti-retour double INLET 180° R193 | Raccord rapide 6 mm | 3/8" M | | | ✓ | ✓ | ✓ | | | | | | | 180° R165 | Raccord rapide 8 mm | Raccord rapide 10 mm | | ✓ | ✓ | ✓ | ✓ | | | | 180° R178 | Raccord rapide 10 mm | Raccord rapide 6 mm | | ✓ | ✓ | ✓ | ✓ | | | | 180° R174 | Connexion rapide 10 mm | Connexion rapide 8 mm | | ✓ | ✓ | ✓ | ✓ | | | | | Caractéristiques / spécifications techniques
  • Type : electrovanne 2/2, servo-assistée
  • Nom commercial / modèle : R Series Single
  • Orifice / DN : DN 8 mm ; DN 10 mm
  • Matériaux : corps PA66-30%GF, membrane NBR/LSR, noyau acier inoxydable
  • Coil class : F (155 °C)
  • Gamme de pression de travail : 0.2 - 10 bar
  • Température nominale du fluide : jusqu'à 60 °C en continu ; par intermittence jusqu'à 90 °C (3 min ON - 5 min OFF)
  • Options de raccordement électrique : Faston 6,3x0,8 mm, fils unipolaires/bipolaires
  • Options de raccordement hydraulique : filetages multiples et raccords rapides (3/4", 1/2", 1/4", raccords rapides 6/8/10/13mm, variantes GHT)
  • Options de commande : NC (Normalement Fermé), NO (Normalement Ouvert), Latching (LC)
  • Coefficients de débit : KV 90° = 21,55 L/min ; KV 180° = 16,96 L/min
  • MOQ : version 90° 120 pcs ; version 180° 160 pcs
