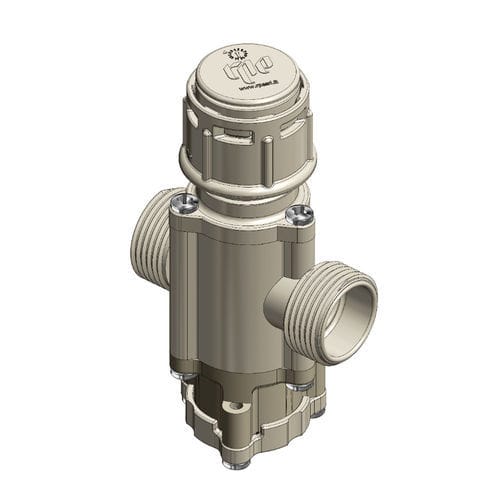

Électrovanne servo-assistée R Dual 004

2 voiesNONF

Nom du produit
R Series Dual 004

Caractéristique physique

• Corps de vanne : PA 66 - 30% fibre de verre (FV)

Spécifications de fonctionnement

• Pression de service : 0,2 - 10 bar
• Température ambiante (Tu) : jusqu'à 60° C
• Température du fluide (Tm) : 25° C (indicative)
• Options de commande : Normalement fermé (NC), Normalement ouvert (NO), Latching (LC)
• Direction du fluide : Unidirectionnelle

Connexions électriques

• Faston 6,3 x 0,8 mm
• Longueur max câbles unipolaires : 5000 mm
• Longueur max câbles bipolaires : 5000 mm

Connexions hydrauliques

• Entrée : filetage 3/4" mâle
• Sortie : filetage 3/4" mâle

Pilote

• Membrane : NBR; LSR; EPDM
• Noyau : Acier inoxydable
• Bobines : Classe F (155° C)
• Assemblage : Vis autotaraudeuses

Débitmètre

• Corps du débitmètre : POM
• Assemblage : Vis autotaraudeuses

Réducteur de pression

• Corps du réducteur : PA 66 - 30% fibre de verre
• Bouchon du réducteur : PA 66 - 30% fibre de verre
• Joint : Silicone
• Membrane : EPDM + textile
• Noyau : POM
• Pièces d'étanchéité : PA 66 - 30% fibre de verre

Filtre

• Corps du filtre : PA 66 - 30% fibre de verre
• Couvercle du filtre : PA 66 - 30% fibre de verre
• Joint : Silicone
• Joints toriques : NBR; LSR
• Maille du filtre : Acier inoxydable
• Orifice du filtre : ND 10 mm

Fiches techniques (tableau de compatibilité)
Entête : PILOTE | RÉDUCTEUR DE PRESSION | DÉBITMÈTRE | FILTRE
PILOTE → | NON POSSIBLE | NON POSSIBLE | OUI | SANS SENS
RÉDUCTEUR DE PRESSION → | NON POSSIBLE | NON POSSIBLE | OUI | OUI
DÉBITMÈTRE → | Fiche technique (débitmètre) | OUI | SANS SENS | SANS SENS
FILTRE → | OUI | Fiche technique (réducteur de pression/filtre) | OUI | OUI


Fiche technique additionnelle (connexions / compatibilité modules)
Entête : Connexion | Régulateur de débit | Réducteur de débit | Filtre | Clapet anti-retour
IN | 3/4" M | NON | NON | NON | NON
OUT | 3/4" M | NON | NON | NON | NON


Images supplémentaires
Plusieurs images détaillées du produit disponibles (vues filtre, IN/OUT, fonctions de la série).


Caractéristiques techniques

• Produit : R Series Dual 004
• Matériau corps : PA 66 - 30% fibre de verre
• Plage de pression de service : 0,2 - 10 bar
• Température ambiante max : 60° C
• Température fluide indicative : 25° C
• Options de commande : NC, NO, Latching
• Direction du fluide : Unidirectionnelle
• Connexions électriques : Faston 6,3 x 0,8 mm; câbles unipolaires/bipolaires jusqu'à 5000 mm
• Connexions hydrauliques : Entrée/Sortie filetage 3/4" mâle
• Membranes pilote : NBR, LSR, EPDM; noyau acier inox; bobines classe F (155° C)
• Débitmètre : corps en POM
• Réducteur de pression : corps et bouchon en PA 66 - 30% FV; joint en silicone; membrane EPDM + textile; noyau POM
• Filtre : corps et couvercle en PA 66 - 30% FV; joint silicone; O-ring NBR/LSR; maille inox; orifice ND 10 mm
