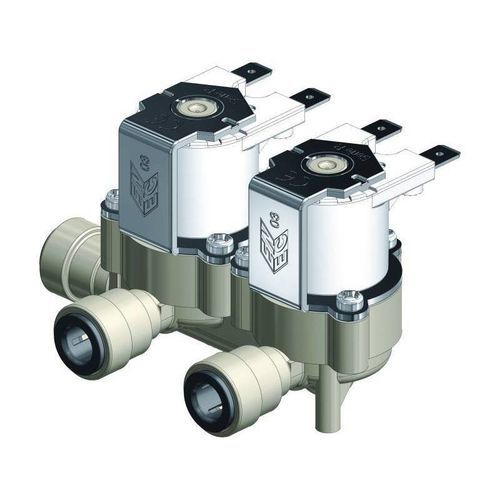

Électrovanne servo-assistée 237

2/2 voiesNONF

Description du produit
R Series Dispenser : électrovanne 2/2, DN 10 mm, servo-assistée, configuration normalement fermée (NC) par défaut ; 2 entrées et 1 sortie. Conçue pour l'eau potable. Disponible également en entraînement direct, version normalement ouverte (NO) et bistable (LC).

Installation

• Montage dans n'importe quelle position avec vis de fixation pour un maintien sécurisé

Applications

• Distributeurs d'eau minérale et gazéifiée
• Équipements professionnels de filtration d'eau
• Machines à glaçons
• Machines à café et équipements de distribution de boissons

Caractéristiques physiques

• Corps de vanne : PA 66 - 30% GF
• Membranes disponibles : NBR, LSR, EPDM
• Noyau : Acier inoxydable
• Bobines : Classe thermique F (155 °C)
• Assemblage : Vis autoforeuses

Spécifications de fonctionnement

• Pression de service : 0,2 - 10 bar
• Température ambiante : jusqu'à 60 °C
• Température du fluide : jusqu'à 60 °C en continu (ED 100%) ; pics jusqu'à 90 °C en intermittent (3 ON - 5 OFF)
• Orifice : DN 10 mm
• Options de commande : NC (Normalement Fermée) ; NO (Normalement Ouverte) ; LC (Bistable)
• Direction du fluide : Unidirectionnelle
• Kv (coefficient de débit) : 7,39 L/min

Connexions électriques

• Faston 6,3 x 0,8 mm

Quantité minimale (MOQ)

• 36 pcs

Fiches techniques 2 IN 1 OUT
Modèle — IN — OUT — Orifice nominal — M.O.Q. — Filtre — Régulateur — Clapet — Restricteur
237 — 1/4" — 1/4" — 10 mm — 36 — - — - — - — -
237 — 6 mm — 6 mm — 10 mm — 36 — - — - — - — -
237 — 8 mm — 8 mm — 10 mm — 36 — - — - — - — -
236 — M10x1 — 1/4" M — 10 mm — 36 — - — - — - — -

Informations complémentaires
Présentation (PDF) et dessins techniques / schémas disponibles sur demande.

Caractéristiques techniques / spécifications

• Type : électrovanne 2/2, servo-assistée
• Série : R Series Dispenser
• Configuration : 2 entrées, 1 sortie (2 IN 1 OUT)
• Orifice nominal : DN 10 mm
• Usage : eau potable
• Matériau du corps : PA 66 - 30% GF
• Matériaux membrane : NBR, LSR, EPDM
• Matériau du noyau : acier inoxydable
• Classe thermique bobines : F (155 °C)
• Plage de pression : 0,2 - 10 bar
• Plage de température fluide : jusqu'à 60 °C en continu ; jusqu'à 90 °C en intermittent (3 ON - 5 OFF)
• Kv : 7,39 L/min
• Connexion électrique : Faston 6,3 x 0,8 mm
• Conditionnement : 36 pièces par colis
