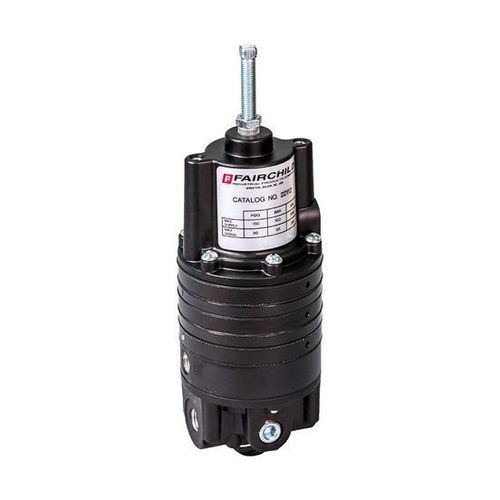

Relais pneumatique de calcul Model 22

de décalageinverseur

Présentation
Le relais de calcul pneumatique modèle M22 assure le traitement de signaux pneumatiques à entrées multiples pour la commande industrielle. Il prend en charge les fonctions de moyennage, différentiel, inversion et totalisation, et peut être configuré comme vanne ON‑OFF rapide.

Points clés

• Jusqu'à quatre entrées pneumatiques pour le contrôle multi‑éléments ou les applications d'override.
• Fonctionnement ON‑OFF configurable avec connexion en rétroaction pour action rapide pleine ouverture/pleine fermeture.
• Petit purge sur le siège de décharge garantissant une réponse rapide aux signaux de faible amplitude.
• Plage de polarisation réglable positive et négative de -18 à +15 psig.
• Deux prises pour manomètres situées à 90° de l'alimentation et de la sortie pour une installation flexible.
• Options de montage en ligne ou sur panneau pour une installation sur site simplifiée.

Fonctions

• Moyennage
• Différentiel
• Inversion
• Totalisation
• Fonctionnement vanne ON‑OFF (ouverture/fermeture rapide avec rétroaction)

Caractéristiques techniques

• Désignation du modèle : Modèle M22 (relais de calcul pneumatique)
• Entrées : Jusqu'à 4 entrées pneumatiques
• Polarisation : Polarisation positive et négative disponible
• Plage de polarisation réglable : -18 à +15 psig
• Réponse : Petit purge au niveau du siège de décharge pour une réponse rapide
• Prises manomètre : Deux, positionnées à 90° de l'alimentation et de la sortie
• Montage : Montage en ligne ou sur panneau
• Configurations : Plusieurs configurations pour répondre aux besoins applicatifs
• Comportement particulier : Peut être commandé en pleine ouverture/pleine fermeture via rétroaction vers la chambre de signal
