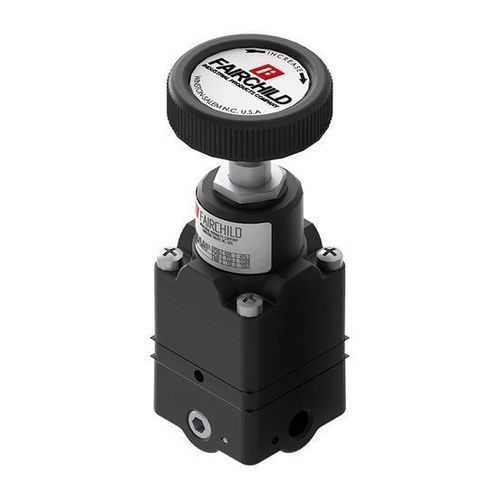

Relais pneumatique de décalage M85D

de calculde commande

Présentation du produit
Le modèle M85D, relais à polarisation positive multi-étages, est un dispositif de commande piloté qui associe la sensibilité d'un régulateur de pression de précision à une capacité de polarisation positive. Cet équipement compact offre une capacité de sortie élevée avec une consommation d'air réduite et assure une protection contre les variations de pression d'alimentation ou de sortie.

Caractéristiques

• Recommandé pour service en bout de ligne, alimentation de tableaux d'instruments et systèmes nécessitant le maintien précis de la pression et la polarisation d'instruments
• Sortie définie par PO = PS + K, où PO est la pression de sortie, PS la pression de commande et K la constante du ressort
• Fonctionnement pilote en deux étages pour un contrôle précis des consignes
• Capacité d'écoulement de 14 SCFM dans un boîtier compact pour applications à débit élevé ou réponse rapide
• Faible consommation d'air pour préserver l'air comprimé et les gaz coûteux
• Dimensions compactes permettant l'installation en espaces restreints
• Disponibilité en ports standards 1/8" , 1/4" et 3/8" pour une intégration aisée

Spécifications techniques

• Modèle : M85D (Multi-Stage Positive Bias Relay)
• Fonctionnement : Piloté, pilotage en deux étages
• Fonction : Relais de polarisation positive ; maintien précis de la pression et polarisation d'instruments
• Expression : PO = PS + K (PO = pression de sortie, PS = pression de commande, K = constante du ressort)
• Capacité d'écoulement : 14 SCFM
• Consommation d'air : Faible
• Capacité de sortie : Capacité de sortie élevée par rapport à la taille de l'appareil
• Protection : Protège contre les variations de pression d'alimentation ou de sortie
• Tailles de ports : 1/8" , 1/4" et 3/8" ports standards
• Montage/taille : Compact pour installation en espace limité
• Applications recommandées : Service en bout de ligne, alimentation de tableaux d'instruments, systèmes nécessitant le maintien précis de la pression et la polarisation d'instruments
