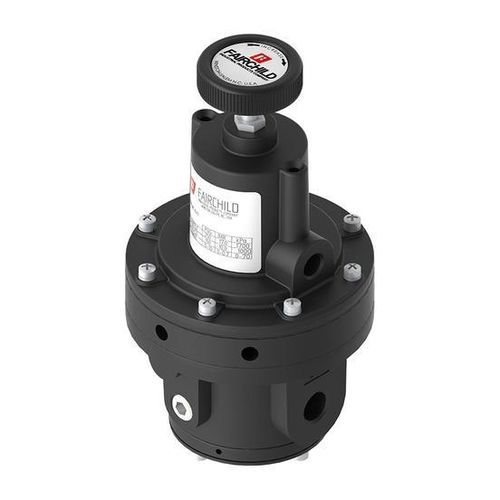

Relais pneumatique de décalage M1500A

de calculde commande

Description
Le relais à biais positif modèle 1500 est conçu pour des applications nécessitant une pression de sortie égale à la somme d'un signal pneumatique d'entrée contrôlé et d'un biais fixe. Ce relais fournit un débit de sortie élevé tout en maintenant une pression de sortie représentant la pression du signal d'entrée plus un biais préréglé, adapté au contrôle précis de vannes et d'actionneurs.

Caractéristiques

• La sortie du relais est la somme du biais de ressort, réglé par la vis de course, et d'un signal pneumatique d'entrée (Po = Ps + K), où Po est la pression de sortie, Ps la pression du signal et K le biais de ressort réglé par la vis de course.
• Sensibilité de contrôle de 1 po (colonne d'eau) pour des applications de précision.
• Grandes vannes d'alimentation et d'échappement assurant des débits d'entrée et d'échappement élevés.
• Sièges de soupape d'alimentation et d'échappement souples pour minimiser la consommation d'air.
• Une vanne d'alimentation équilibrée minimise l'effet des variations de pression d'alimentation.
• Le tube aspirateur compense la chute de pression en aval en condition d'écoulement.
• Une chambre de commande séparée isole la membrane du flux principal pour éliminer le flottement et le bourdonnement.
• La conception de l'unité permet d'entretenir le modèle 1500A en ligne sans le retirer de la conduite.

Caractéristiques techniques

• Marque: Fairchild
• Modèle: M1500A
• Famille commerciale: FAIRCHILD - Relays
• Fonction: Relais pneumatique à biais positif, débit élevé (sortie = signal d'entrée + biais préréglé)
• Formule de sortie: Po = Ps + K (Po = pression de sortie, Ps = pression du signal, K = biais de ressort)
• Contrôle / sensibilité: 1 po (colonne d'eau)
• Conception: grandes vannes d'alimentation et d'échappement, sièges de soupape souples, vanne d'alimentation équilibrée, tube aspirateur, chambre de commande séparée
• Maintenance: réparable en ligne (entretien sans retrait de la conduite)
