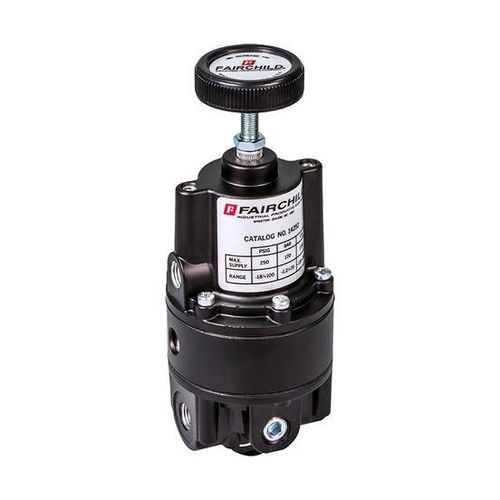

Relais pneumatique de décalage M14

de commande

Présentation Conçu pour des applications nécessitant une pression de sortie égale à la somme d'un signal d'entrée contrôlé et d'un biais de ressort fixe. Le relais pneumatique de polarisation Rotork Fairchild Model 14 (M14) permet une polarisation positive ou négative dans un seul appareil. La pression de sortie suit la relation Po = Ps + K ; où Po est la pression de sortie, Ps la pression signal et K la constante de ressort combinée.

Caractéristiques principales

• La sortie est la somme du biais de ressort (réglé avec la vis de réglage) et du signal pneumatique (Po = Ps + K)
• Sensibilité de commande de 1/2" colonne d'eau adaptée aux applications de précision
• Soupape d'alimentation équilibrée minimisant l'effet des variations de pression d'alimentation
• Conception avec tube aspirateur réduisant la chute de pression en aval sous débit
• Chambre de commande séparée isolant la membrane du flux principal pour éviter les oscillations et bourdonnements
• Support de montage disponible pour installation sur site
• Certifié pour utilisation dans tous les territoires et provinces du Canada

Spécifications techniques

• Modèle : M14 (Model 14) — Relais à polarisation positive et négative
• Fonction : Fournit une pression de sortie égale à la pression signal plus ou moins un biais de ressort fixe (Po = Ps + K)
• Sensibilité de commande : 1/2" colonne d'eau
• Caractéristiques de conception : soupape d'alimentation équilibrée ; tube aspirateur pour minimiser la chute ; chambre de commande séparée pour éviter oscillations/bourdonnements
• Montage : support de montage disponible pour installation sur site
• Homologations : certifié pour utilisation dans tous les territoires et provinces du Canada

Applications

• Systèmes de contrôle industriels et positionneurs pneumatiques
• Contrôle des process et instrumentation nécessitant un calage de pression précis
• Commandes d'actionneurs HVAC et automatisation de vannes
